AN7169 - 5.8 W двухканальный аудиоусилитель Panasonic

Особенности:

  • Высокая стабильность при эксплуатации
  • Низкий уровень искажений
  • Низкий рабочиий ток
  • Низкий уровень шумов
  • Малые помехи при включении-выключении
  • Режим muting
  • Минимальное количество внешних компонентов
  • Защита от перегрева, короткого замыкания и перенапряжения
  • Описание: AN7169 - двухканальный усилитель мощности 5.8W, с высокой стабильностью при эксплуатации, низким уровнем шумов и низкой мощностью рассеивания. Компактный корпус 12-pi SIL с высокой степенью интеграции, и небольшим количеством внешних элементов. Защита от перегрева, короткого замыкания и перенапряжения.

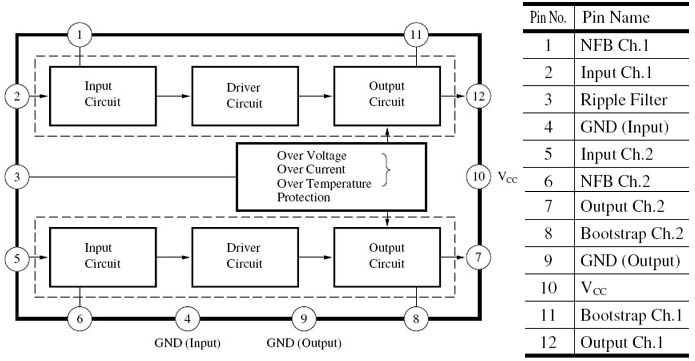

    Блок-схема устройства и назначение выводов
    Предельно допустимые параметры и температурные характеристики
    Параметр Обозначение Значение Единица измерения
    Напряжение питания V 24 V
    Ток Icc 4.0 A
    Мощность рассеивания (Rqj √ c=3╟C/W) PD 41.7 W
    Пиковое напряжение питания (не более 0.2s) VCC(surge) 50 V
    Рабочая температура Topr √ 30 ~ + 75 ╟C
    Температура хранения Tstr √ 55 ~ + 150 ╟C
    Предельно допустимые параметры и температурные характеристики
    Параметр Обозн. Условия MIN TYP MAX Ед. изм.
    Рабочий ток ICQ Vi= 0mV 30 55 100 mA
    Коэффициент усиления по напряжению Gv Po=0.5W 45 47 49 dB
    Суммарное значение коэффициента нелинейных искажений THD Po=0.5W, f= 1kHz - 0.06 0.5 %
    Po=0.5W, f= 100Hz - 0.07 -
    Po=0.5W, f= 10kHz - 0.15 -
    Выходная мощность Po THD = 10% 5.0 5.7 - W
    THD=10%, RL=2 Ω - 8.9 -
    THD=10%, RL=8 Ω - 3.1 -
    Выходные шумы Vno Rg=10kΩ, 1000pF, f=15Hz~30kHz, 12dB/OCT - 0.5 1.5 mV
    Rg=10kΩ, 1000pF, без фильтра - 0.65 -
    Баланс каналов CB Po=0.5W - 0 1.0 dB
    Переходное затухание между каналами CS Po=0.5W 40 50 - dB
    Уровень подавления пульсаций RR Po= 0.5W, Vripple=280mVrms, fripple=120Hz Sine wave 35 45 - dB
    Напряжение разбаланса VO (offset) Vi= 0mV - 0 200 mV

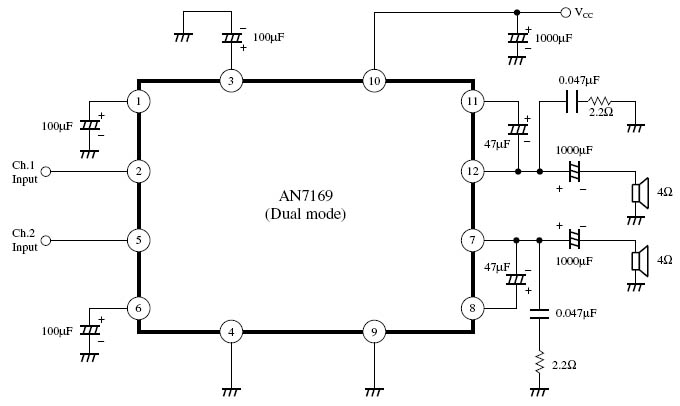

    Двухканальная схема включения

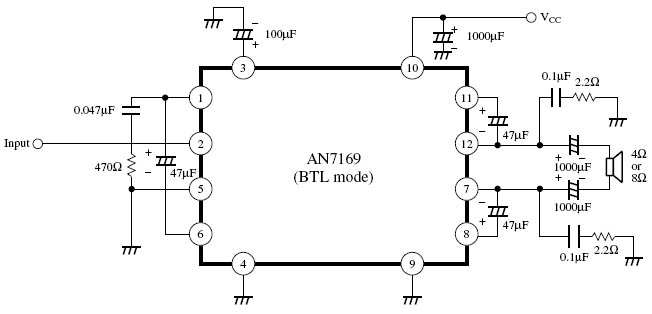

    Мостовая схема включения

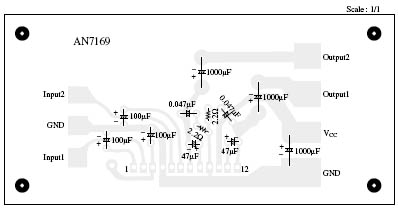

    Печатная плата усилителя (стерео)
