Гибридный УМЗЧ STK4065 производства Sanyo
|
| Гибридный мостовой усилитель STK4065 на 23-35 Вт |
| Описание |
Типовая схема включения |
| STK4065 представляет собой гибридный мостовой усилитель мощности звуковой частоты с выходной мощностью 35 Вт, при (RL = 2Ω, THD = 10%) и 23 Вт, при (RL = 4Ω, THD = 10%). Номинальное напряжение питания 13.2 В, максимальное 18 В. Общий коэфициент гармоник THD, при выходной мощности 10 Вт и частоте 1 кГц составляет 0.06%. Имеет функцию MUTE. Микросхема имеет встроенную защиту от перенапряжения с рабочим диапазоном срабатывания от 18 до 28 В. Имеет также защиту от короткого замыкания и защиту от перегрева. Защита от перегрева начинает работать приблизительно при 135°C, а при 175°C отключает входной сигнал. Микросхема выпускается в 16-ти выводном корпусе размером 46.5 x 25.5 x 8.5 mm. Микросхема STK4065 разрабатывалась фирмой Sanyo для применения в автомабильных магнитолах и бытовых аудиосистемах.
|
 |
|

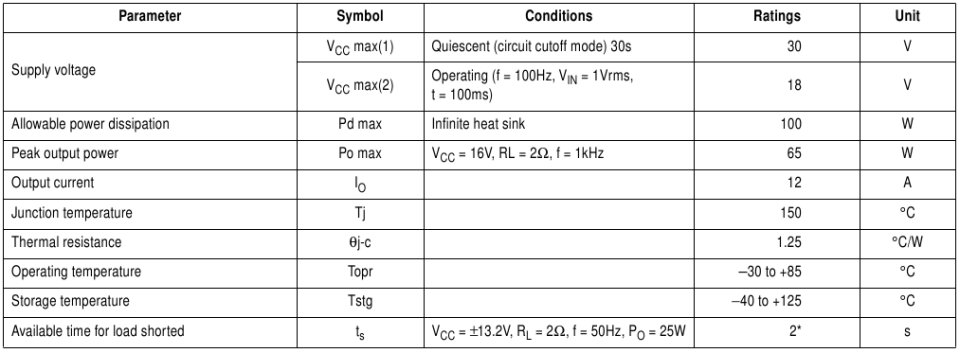

Максимально допустимые параметры при Ta=25°C
|
|
|

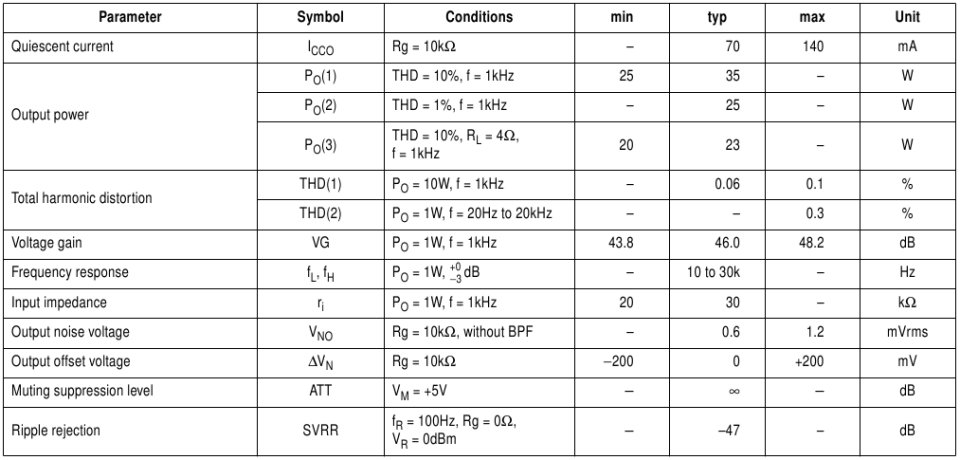

Электрические характеристики при Ta=°C, RL=2Ω, Rg=600Ω, VG=46dB, VCC=13.2V
|
|
