Измерение угла опережения зажигания

В схеме (рис.1) используется операционный усилитель типа LM 3900, а сама cхема подсоединяется к контактам XY низковольтной части схемы прерывания (рис.2).

Измерение угла опережения зажигания

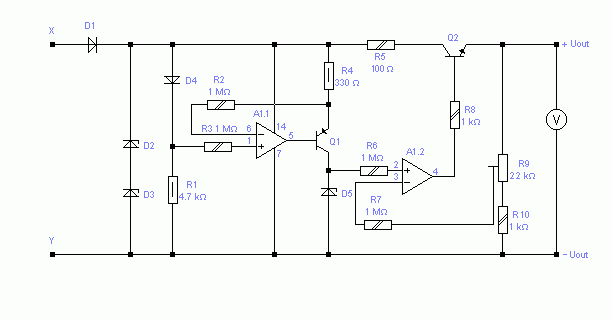

Рис. 1 Схема для измерение угла опережения зажигания.
Измерение угла опережения зажигания

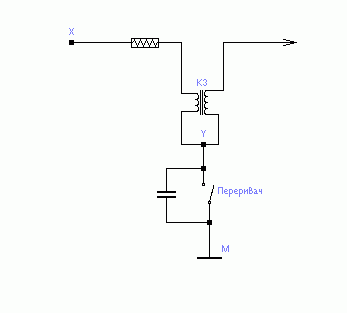

Рис. 2 Схема прерывания.

Настраивают схему резистором R9 когда контакты прерывателя закорочены, согласно табл.1, а показания вольтметра необходимо перемножить на 10, например при напряжении 1.0 V угол опережения будет 10 градусов.

Количество цилиндров Максимальный угол, градусов Выходное напряжение, вольт
4 90 9.0
6 60 6.0
8 45 4.5

Точность измерения зависит от точности вольтметра, а если используется цифровой вольтметр на выходе схемы необходимо поставить фильтр (интегратор).

Диоды: D1 - КД226, D4 - КД522; стабилитроны: D2, D3 - D814В, D5 - КС139; транзисторы: Q1 - КТ361, Q2 - КТ315.

Источник: А. Г. Алексенко, Е. А. Коломбет, Г. И. Стародуб.
Применение прецизионных аналоговых ИС.
"Радио и связь", М., 1981.

Вернуться к списку схем, категория "Авто электроника"





maikl пишет...

Это схема не измеряет угол опережения зажигания,а измеряет угол замкнутого состояния контактов.

23/06/2012 20:13:38
