Страшное слово - Транзистор
Ну вот, собственно, миновав семь скучных и бесполезных глав о всякой муре =), мы дошли-таки до самого интересного и захватывающего. До транзистора.
Современная электроника не смогла бы существовать, если бы не этот элемент! Ведь даже самая навороченная микросхема, где-то в глубине своей силиконовой души состоит из тех же самых транзисторов. Только - очень маленьких.
Транзистор - это усилительный элемент. Он усиливает слабую энергию подаваемого на него сигнала за счет энергии дополнительного источника питания.
Поясняю. Все мы ездили хоть раз на поезде, на электричке или, хотя бы, на трамвае. Когда поезд тормозит, всегда слышно характерное шипение. Это работает пневматический привод тормозов. Иными словами, сжатый воздух идет от бака к тормозам. Тормозные колодки подключены к поршню. Когда на поршень начинает давить сжатый воздух - поршень движется вперед и прижимает колодки плотно к колесу. Поезд тормозит?
А отчего воздух начинает поступать на поршень? Вероятно, так хочет машинист. Он открывает у себя в кабине вентиль, и воздух идет. Все до неприличия просто!

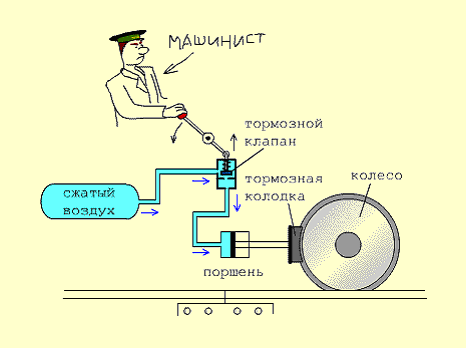

Небольшая поясняющая картинка:
Теперь зададимся вопросом, а смог бы машинист остановить поезд, если бы тормозной рычаг был непосредственно связан с тормозными колодками? Наверно, нет. Каким бы качком он не был, остановить поезд человеку не под силу. А сжатый воздух делает это запросто, достаточно лишь открыть вентиль.
Посмотрим, что получилось: машинист тратит маленькую энергию на то, чтоб нажать тормозной рычаг. Открывается клапан, и мощный поток сжатого воздуха, с много большей энергией, прижимает тормозные колодки. То есть, клапан можно назвать усилительным элементом, который усиливает слабую энергию, затрачиваемую человеком за счет сильной энергии сжатого воздуха.

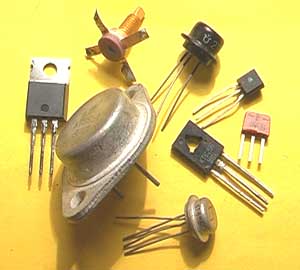

Смею Вас заверить, в транзисторе все абсолютно так же. Только через него проходит не сжатый воздух, а электрический ток. У транзистора три вывода: коллектор, эмиттер и база.

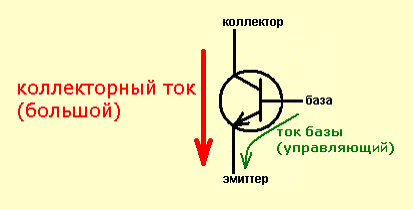

Между коллектором и эмиттером течет сильный ток, он называется коллекторный ток (Iк), между базой и эмиттером - слабый управляющий ток базы (Iб). Величина коллекторного тока зависит от величины тока базы, так же как и напор сжатого воздуха зависит от того, насколько открыт клапан. Причем, коллекторый ток всегда больше тока базы в определенное количество раз. Эта величина называется коэффициент усиления по току, обозначается h21э. У различных типов транзисторов это значение колеблется от единиц до сотен раз.
Итак, коэффициент усиления по току - это отношение коллекторного тока к току базы:
h21э = Iк / Iб
Для того, чтобы вычислить коллекторный ток, нужно умножить ток базы на коэффициент усиления:
Iк = Iб * h21э
Рисуем схему.
В этой схеме транзистор управляет яркостью свечения лампочки. Иными словами, он регулирует ток, протекающий через лампочку. Поскольку лампочка подключена к коллектору транзистора, то и ток, текущий через нее является током коллектора.
Управляющий ток базы ограничивается резистором R1. Зная этот ток и коэффициент усиления транзистора (h21э), можно легко узнать ток коллектора. С другой стороны, зная, какой нам нужен ток коллектора, мы всегда можем вычислить ток базы и подобрать соответствующий резистор.
Немножко посчитаем :)
.Задачка:
Пусть наша лампочка кушает ток 0,33 А,
а транзистор имеет h21э = 100.
Какой нужен ток базы, чтобы лампочка горела в полный накал?
И каким при этом будет сопротивление R1?
Полный накал - это когда ток потребления равен номинальному.
Номинальный - 0,33 А. Таким образом, необходимый ток коллектора - 0,33 А.
Ток базы должен быть меньше коллекторного в h21э раз. То есть - в 100 раз. То есть, он должен быть равен 0,33/100 = 0,0033А = 3,3 мА.
Ура, решили!!!
Теперь осталось вычислить сопротивление резистора в цепи базы. Вычисляем (по закону Ома):
R = U/I
U - нам известно - это напряжение питания, 9В
I - только что нашли - 0,0033 А
Арифметика, 2 класс: R = 9/0,0033 = 2700 Ом = 2,7 кОм.
Ответ: сопротивление резистора = 2,7 кОм
Просто? Еще бы! Но - не обольщайтесь. Дальше - хуже! =)
В следующих нескольких параграфах мы поговорим о вещах, отвлеченных от транзистора. Но после этого, обязательно к нему вернемся, уже с новыми интересными знаниями. И сможем уже более широко использовать этот элемент.
Источник: РадиоКотВернуться к списку схем, категория "Начинающим"
АЛЕКСАНДР пишет... ВСЁ ПРОСТО И ДОСТУПНО 04/04/2013 22:05:26 |
радиолюбитель пишет... все бы ничего, да вот только нужно учитывать, что на переходе база-эмиттер падает 0,7 вольт, и следовательно сопротивление базового реистора должно считаться по формуле 9-0,7\0.0033=2.5кОм
17/09/2013 23:18:59 |
