Новая деталь - резистор.

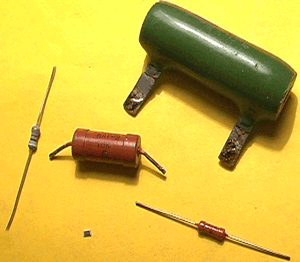

Всякие резисторы

Резистор - это элемент, обладающий определенным электрическим сопротивлением. Вообще, справедливости ради, скажу так - сопротивлением обладают не только резисторы, но и все остальные элементы: лампы, двигатели, диоды, транзисторы и даже простые провода. Однако у всех остальных элементов сопротивление - это не главная характеристика, а так скажем - побочная. На самом деле, лампочка - светит, двигатель - вращается, диод - выпрямляет, транзистор - усиливает, а провод - проводит. А вот у резистора нет иной "профессии", кроме как оказывать сопротивление идущему через него току. Ну, правда, он нагревается, и его можно использовать вместо обогревателя долгими зимними вечерами. Однако - это несколько из области нестандартных применений?

На картинке изображены различные резисторы. Маленькая черненькая фичка в нижней части - это тоже резистор, только без ножек. Такие детали используются для поверхностного монтажа и носят имя SMD. Здесь мы имеем счастье наблюдать SMD-резистор.


А на схеме его в любом случае обозначают только так:

Обозначение резистора

Рядом с изображением обычно указывают его порядковый номер в схеме и номинальное сопротивление (то, на которое он рассчитан). В нашем примере он 12-й по счету и его сопротивление - 15 килоом (т.е., 15 000 Ом). Буква R перед порядковым номером говорит нам о том, что это - резистор. (Для каждого вида деталей в схеме ведется свой счет.)

Итак, резистор обладает сопротивлением. Сопротивление измеряется в Омах (см. главу 2 - Закон Ома). Каждый резистор рассчитан на какое-то определенное сопротивление. Чтобы узнать это определенное сопротивление - достаточно посмотреть на корпус резистора. Оно должно быть там написано. Однако не ищите надписей вроде 215 Ом. Так уже давно никто не обозначает, потому как - длинно получается. Сейчас весь мир перешел к трехзначной маркировке. Поэтому, на резисторе можно встретить, например, такие обозначения: 1К5, К20, 10Е, М36. Или такие: 152, 201, 100, 364. Или вообще не найти никаких букв, а только странные цветные полоски. В последнем случае - не отчаивайтесь - это цветовая маркировка. Ее довольно легко читать (если знать как =)). Сейчас мы начнем разгребать все способы маркировки. Но до этого, немного вспомним кратные приставки.

Кратные приставки мы постоянно используем в повседневной жизни. Например, покупая леску толщиной 0,25 миллиметра, или отправляясь на дачу на 54-й километр, или оценивая, сколько мегабайт занимает файл и влезет ли он на винчестер объемом 10 гигабайт. Или, на худой конец, объясняя соседу, что болевой порог человеческого уха - 120 децибелл и ваш усилок никак не обеспечит такой мощи, даже если очень захочет? "Миллиметр", "километр", "мегабайт", "гигабайт", "децибелл" - все эти слова образованы из слов "метр", "байт" и "Белл" при помощи кратных приставок: "милли-", "кило-", "Мега-", "Гиго-", "деци-". Все прекрасно знают, что в 1-м километре - 1000 метров, а в 1-м грамме - 1000 миллиграмм, а в одном гигабайте - где-то 1000 000 000 байт. И можно, в принципе, говорить не "3 километра" а "3 тысячи метров", не "40 милиграмм" а "0,04 грамма". Однако - это долго и неудобно. Для того, собственно, и служат эти приставки - чтоб облегчить нам с вами жизнь. Они образуют из некоторой базовой виличины (метр, грамм, байт и т.д.) новую величину, которая больше или меньше базовой во сколько-то раз. Во сколько - об этом нам как раз и скажет кратная приставка! Ниже приведена таблица кратных приставок. Обратите внимание, что некоторые приставки пишутся с большой буквы, некоторые - с маленькой. Об этом нельзя забывать, иначе вы рискуете перепутать милливольт с Мегавольтом. Последствия будут печальны =(?

Тера - 1 000 000 000 000 (10^12) (триллион)
Гига - 1 000 000 000 (10^9) (миллиард)
Мега - 1 000 000 (10^6) (миллион)
кило - 1 000 (10^3) (тысяча)

деци - 0,1 (10^-1) (десятая)
санти - 0,01 (10^-2) (сотая)
милли - 0,001 (10^-3) (тысячная)
микро - 0,000 001 (10^-6) (миллионная)
нано - 0,000 000 001 (10^-9) (миллиардная)
пико - 0,000 000 000 001 (10^-12) (триллионная)

Для обозначения сопротивления тоже используют кратные приставки. Чаще всего в схемах можно найти резисторы от нескольких десятков Ом до нескольких сотен килоом. Встречаются резисторы и по нескольку мегаом, но - редко. Итак:

1 кОм = 1000 Ом
1 МОм = 1000 кОм = 1 000 000 Ом

Несколько примеров:

1,5 кОм = 1,5*1000 = 1500 Ом
0,2 кОм = 0,2*1000 = 200 Ом
и т.д.

Теперь поехали лопатить обозначения на корпусе!


Маркировка резисторов

Маркировка - это условные обозначения, наносимые на корпус детали, по которым мы можем узнать о некоторых её свойствах. Маркировка резистора может сказать нам о самом главном его свойстве - сопротивлении.

Существует несколько различных способов маркировки резисторов.

Способ 1-й, совдеповский.

Пример: 1К5, 68К, М16, 20Е, К39 и т.д.

Расшифруем:
1К5 = 1,5 кОм
68К = 68 кОм
М16 = 0,16 МОм = 160 кОм
20Е = 20 (единиц) Ом
К39 = 0,39 кОм = 390 Ом

Маркировка всегда состоит из двух цифр и одной буквы, обозначающей кратную приставку. Причем, буква ставится вместо десятичной запятой. Например, чтобы записать 1,5 кОм, надо написать 1К5. Если число 3-значное, скажем - 390 Ом, то надо выразить его с помощью 2-х знаков: 0,39 кОм. Ноль не пишем. Получается К39. Если число целое, то есть, после запятой нет знаков, буква ставится в самом конце: 68 К = 68,0 кОм


Способ 2-й, буржуазный

Пример: 152, 683, 164, 200, 391.

Расшифруем:
152 = 15 00 Ом = 1,5 кОм
683 = 68 000 Ом = 68 кОм
164 = 16 0000 Ом = 160 кОм
200 = 20 Ом
391 = 39 0 Ом.

Я не случайно писал нули через пробел. Усекли фишку? Правильно! Первые две цифры - это некоторое число. Последняя - количество нулей, дописываемых после этого числа. Проще некуда!


Способ 3-й, цветовой

Не подходит для дальтоников и ленивых.
Идеалогия - как в предыдущем способе, но вместо цифр - цветные полоски. Каждой цифре соответствует свой цвет. Вот таблица соответствия (ее лучше выучить наизусть, или распечатать на цветном принтере и везде носить с собой =)):

Расшифровка цветов

Как читать?
Берем резистор с цветовой маркировкой. На корпусе - 4 полоски. Три находятся рядом, одна - чуть в стороне. Переворачиваем резистор так, чтобы эта одиночная полоска была справа. Далее берем таблицу и переводим цвета трех левых линий в цифры. Получается трехзначное число. Далее - см. предыдущий способ.

Пример:

Пример

Вот и все! Оказывается, это так легко!!! =) Однако, если все же по каким-то причинам не удается прочесть маркировку резистора - сопротивление всегда можно померить измерительными приборами. О них мы еще поговорим.

Источник: РадиоКот
