Выносной микрофон с питанием от линии связи
Дистанционная
передача информации возможна при использовании проводных линий связи,
которые соединяют выносной чувствительный микрофон и оконечный усилитель.
Поскольку выходной сигнал, снимаемый непосредственно с микрофона,
имеет небольшую амплитуду, то передавать его по линии связи просто
нецелесообразно. Это связано с тем, что на длинных соединительных
проводах наводятся разного рода помехи, имеющие значительную амплитуду.
Чтобы передавать сигнал по этим проводам, его необходимо усилить
до некоторой величины. Для усиления сигнала используется чувствительный
микрофонный усилитель, расположенный в непосредственной близости
с микрофоном. Питание такого усилителя осуществляется по проводам
линии связи.
В устройстве используется динамический
или электромагнитный микрофон. Коэффициент усиления по напряжению
усилителя составляет около 3500. Передача сигнала может осуществляться
на десятки и сотни метров.
|
|

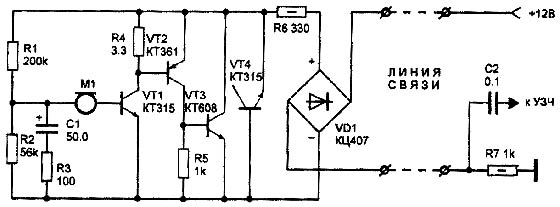

Сигнал с микрофона M1 поступает на усилитель,
собранный на транзисторах VT1, VT2 и VT3. Между выходом и входом
усилителя введена отрицательная обратная связь по напряжению, образованная
резисторами R1, R2, R3 и конденсатором С1. При этом начальный ток,
протекающий через усилитель по цепи плюс источника питания, резистор
R7, постоянен и зависит от напряжения источника питания и сопротивления
нагрузочного резистора R7. Сигнал, усиленный усилителем, вызывает
изменение выходного тока усилителя, что приводит к изменению напряжения
на нагрузке. Это напряжение поступает на усилитель звуковой частоты
через конденсатор С2. Усилитель звуковой частоты может быть использован
любой. Резистор R6 нужен для согласования внутреннего сопротивления
микрофонного усилителя с сопротивлением линии связи. Выпрямительный
мост VD1 типа КЦ407 необходим для предотвращения выхода устройства
из строя вследствие ошибочного подключения источника питания. Транзистор
VT4, включенный по схеме "аналога" стабилитрона, предотвращает скачки
напряжения на усилителе в момент подключения питания. Кроме того,
он позволяет получить симметричное ограничение выходного сигнала
при перегрузках усилителя, что исключает появление четных гармоник,
особенно неприятных для слухового восприятия.
В устройстве используются резисторы типа МЛТ-0,125
(кроме R6 и R7). Транзисторы VT1, VT4 могут быть типа КТ315, КТ312,
КТ201, КТ342, КТ3102. Транзистор VT2 - КТ361, КТ345, КТ3107. Транзистор
VT3 - КТ608, КТ603, КТ630, КТ626, КТ940. Диодный мост VD1 можно
заменить четырьмя диодами типа КД102, КД103.
Настройка сводится к установке необходимого коэффициента
усиления путем подбора сопротивления резистора R3. При изменении
сопротивления резистора R3 от 0 до 20 кОм можно получить коэффициент
усиления от 3500 до 10.
Питание усилителя осуществляется от источника
постоянного тока напряжением от 12 до 60 В. Ток, протекающий через
устройство, не должен выходить за пределы 0,5-60 мА. Его значение
устанавливается подбором сопротивления R7.
Если сопротивление обмотки электромагнитного или
динамического микрофона М1 по постоянному току менее 600 Ом, то
его желательно включить в цепь эмиттера транзистора VT1. В качестве
линии связи используется экранированный или обычный провод. В последнем
случае провода желательно свить между собой.
Авторы: Андрианов В.И., Бородин В.А., Соколов А.В.
Источник: "Шпионские штучки
и устройства для защиты объектов и информации", 1996 г., стр.86
|
