КР1008ВЖ14 - импульсный номеронабиратель для аппаратов типа телефон-трубка, выполненный по КМОП технологии. Внутреннее ОЗУ 17x4 бит. Содержит внутренний стабилизатор, схемы антидребезга и блокировки при одновременном нажатии кнопок. При частоте задающего генератора 4 кГц микросхема обепечивает частоту импульсов кодовой посылки 10 Гц, межцифровую паузу 800 мс, импульсный коэффициент 1.5, отработку цифр при временном замыкании клавиатуры более 5 мс. Корпус типа 2103.16-1

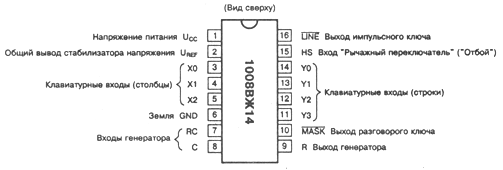

Назначение выводов КР1008ВЖ14

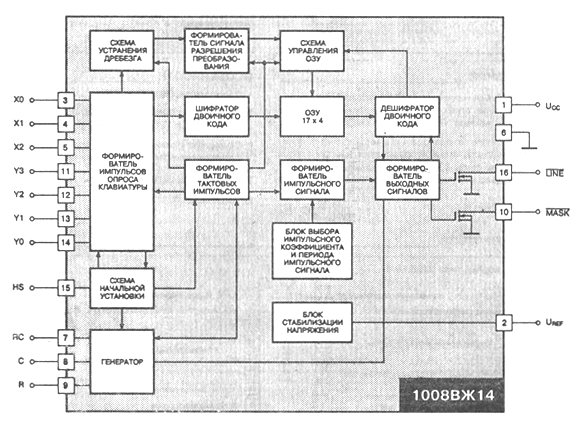

Структурная схема КР1008ВЖ14

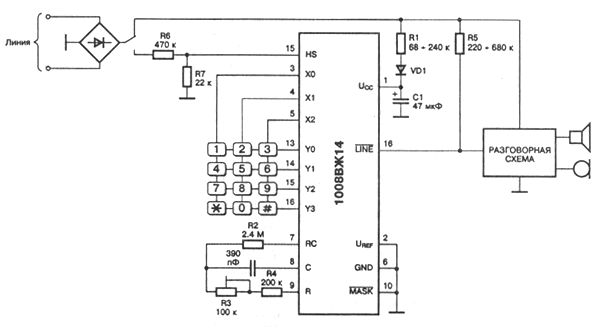

Схема применения
Электрические параметры
при Т=25 ° C
| 1 | Ток потребления (трубка положена) ICC при UCC=4,0 В |
не более 15 мкА |
| 2 | Ток потребления в динамическом режиме ICCAV | не более 150 мкА |
| 3 | Напряжение стабилизации UCN при Uвх=10 В, Rвх=200 кОм |
от 3,0 до 4,5 В |
| 4 | Ток утечки импульсного ключа IOL при R2-6=0 кОм, Rвх=200 кОм |
не более 1 мкА |
| 5 | Выходное напряжение низкого уровня импульсного ключа UOL при UCC=2,7 В, RL=10 кОм |
не более 0,6 В |
| 6 | Входной ток высокого уровня IIH при UCC=4,0 В, UIH=4,0 В |
не более 0,5 мкА |
| 7 | Выходное напряжение низкого уровня на выводах 8,9 UOL при UCC=4,0 В, RL=240 кОм |
не более 0,6 В |
| 8 | Выходное напряжение высокого уровня на выводах 8,9 UOH при UCC=4,0 В, RL=240 кОм |
не менее 3,4 В |
| 9 | Выходное напряжение низкого уровня на выводах 3-5, 11-14 UOL при UCC=4,0 В |
не более 0,6 В |
| 10 | Выходное напряжение высокого уровня на выводах 3-5, 11-14 UOH при UCC=4,0 В |
не менее 3,4 В |
| 11 | Выходное напряжение низкого уровня на выводе 10 UOL при UCC=2,7 В, RL=10 кОм |
не более 0,6 В |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания UCC | от 2,7 до 4,5 В |
| 2 | Температура окружающей среды TA | -10...70 µ C |
| 3 | Потребляемая мощность PCC | не более 0,1 Вт |
| 4 | Сопротивление контакта клавиатуры в замкнутом состоянии ROH | не более 500 Ом |
Зарубежные аналоги
Прототипом КР1008ВЖ14 является WE9192B
Литература
Интегральные микросхемы: Микросхемы для телефонии. Выпуск 1 - М.:ДОДЭКА, 1994г.,256 с. - ISBN-5-87835-003-3
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
