Микросхемы серии КР1554

В настоящее время промышленность выпускает микросхемы серии КР1554, относящиеся по структуре к группе КМОП. Они практически по всем параметрам превосходят микросхемы ТТЛ и КМОП всех серий, лишь незначительно уступая по задержке переключения наиболее быстродействующим микросхемам ТТЛ.

Микросхемы выполнены в пластмассовом корпусе с числом выводов 14, 16 и 20. Шаг выводов - 2,5 мм. С плюсовым проводом питания всегда соединяют вывод с наибольшим номером, а с общим проводом - вывод с вдвое меньшим номером.

Напряжение питания микросхем серии КР1554 - от 2 до 6 В, параметры нормируют при значениях напряжения питания 3,3 ±0,3 В и 5 В ±10%. Рабочий температурный интервал -45...+85 С. Ток, потребляемый в статическом режиме, по нормам технических условий не превышает 4 мкА для простых микросхем и 8 мкА для микросхем средней степени интеграции; реально он значительно меньше.

Все микросхемы этой серии отличаются очень высокой нагрузочной способностью - при высоком логическом уровне на выходе, напряжении питания 4,5 В и выходном напряжении 3,86 В выходной вытекающий ток не менее 24 мА; при напряжении питания 3 В и выходном напряжении 2,56 В выходной ток не менее 12 мА. Таковы же нормы и на втекающий выходной ток при низком логическом выходном уровне при выходном напряжении 0,32 В для тех же значений напряжения питания.

Микросхемы серии КР1554

При напряжении питания 5 В возможна работа микросхем в импульсном режиме на согласованный на конце кабель с волновым сопротивлением 50 или 75 Ом. Длительность импульсов при этом не должна быть больше 20 мс, а скважность следует выбирать так, чтобы рассеиваемая мощность не превышала 500 мВт для микросхем в корпусе с 14 или 16 выводами и 600 мВт - с 20 выводами. На нагрузке 50 Ом гарантировано напряжение 3,85 В при высоком уровне и подключении нагрузки к общему проводу, выходное напряжение не превышает 1,1 В при низком выходном уровне и подключении нагрузки к источнику питания микросхемы.

На рис. 279 показаны типовые зависимости выходного напряжения от выходного тока (U1вых для выхода в единичном состоянии, U0вых - в нулевом). Выходное сопротивление элементов при небольших значениях выходного тока равно 8...10 Ом.

Типовая средняя задержка распространения сигнала для простых микросхем - около 4 нс, тактовая частота последовательностных

микросхем достигает 150 МГц. Для сложных микросхем задержка распространения сигнала может доходить до 10...15 нс. Динамические параметры гарантированы при емкости нагрузки 50 пФ, максимально допустимая емкость - 500 пФ.

По функционированию, обозначению и разводке выводов почти все микросхемы серии КР1554 подобны соответствующим серий ТТЛ, есть несколько микросхем - аналогов из традиционных серии КМОП, имеющих отличные от других обозначения, есть оригинальные микросхемы, отсутствующие в других сериях.

Микросхемы серии КР1554

В табл. 11 представлены наименование микросхем серии КР1554, их функциональное назначение, число выво-

дов, предельная частота работы последовательностных микросхем этой серии, внутренняя емкость и ссылка на рисунки, на которых приведены их аналоги в ранее рассмотренных сериях.

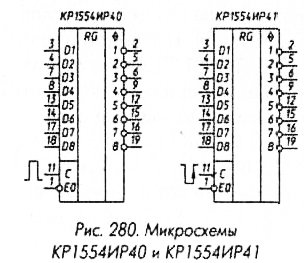

К оригинальным можно отнести КР1554ИР40 и КР1554ИР41 (рис. 280). По логике работы, разводке выводов, электрическим параметрам они соответствуют микросхемам КР1554ИР22 и КР1554ИР23, но отличаются инвертированием выходных сигналов. Микросхема КР1554ЛИ9 - шесть повторителей входного сигнала - по разводке выводов соответствует К561ПУ8 (рис. 164).

Новый параметр в таблице - внутренняя емкость С , необходимая для расчета потребляемой микросхемами мощности в динамическом режиме. В данном случае потребляемый ток I прямо пропорционален частоте входного сигнала Fвых и внутренней емкости элемента

микросхемы. Кроме того, потребляе мый ток зависит от емкости нагрузки Сн, его можно рассчитать по следующей формуле:Iпот=Uпит(СвнFвх+CнFвых ),

где Uпит - напряжение питания, Fвых -частота выходных импульсов.

В формуле под Сн подразумевается суммарная емкость нагрузки для всех выходов. Если на разных выходах чаcтота импульсов разная, в этой формуле

Тип Аналог 74ACxxx Функция Корпус Max f, МГц, при Uпит 3 - 4,5 В Внутр. емкость, пФ
КР1554АП3 240 2х4р шинных формирователя с инверсией /tst/ dip, so 45
КР1554АП4 241 2х4р шинных формирователя /tst/ dip, so 45
КР1554АП5 244 2х4р шинных формирователя /tst/ dip, so 45
КР1554АП6 245 8р.двунаправленный шинный формирователь dip, so 45
КР1554АП9 640 4р двунаправленный шинный формирователь с инверсией dip
КР1554АП17 651 8р двунаправленный ШФ с регистром dip
КР1554АП20 646 8р двунаправленный ШФ с регистром dip
КР1554АП24 652 8р двунаправленный шинный формирователь dip
КР1554АП25 620 8р двунаправленный шинный формирователь с инверсией dip
КР1554АП26 623 8р двунаправленный ШФИ с регистром dip
КР1554ВА1 646 8р. приемопередатчик so
КР1554ВА2 648 8р. приемопередатчик с инверсией so
КР1554ИД7 138 3х8 демультиплексор dip
КР1554ИД14 139 сдвоенный 2х4 демультиплексор dip 40
КР1554ИД19 238 3х8 демультиплексор dip
КР1554ИЕ6 192 4р двоично-десятичный реверсивный счетчик dip 90 - 13065
КР1554ИЕ7 193 4р двоичный реверсивный счетчик dip 90 - 13065
КР1554ИЕ9 160 4р двоично-десятичный синхронный счетчик dip
КР1554ИЕ10 161 4р двоичный счетчик dip 70 - 11045
КР1554ИЕ11 162 4р двоично-десятичный синхронный счетчик dip
КР1554ИЕ16 168 4р двоично-десятичный реверсивный счетчик dip
КР1554ИЕ17 169 4р двоичный реверсивный счетчик dip
КР1554ИЕ18 163 4р двоичный синхронный счетчик dip 70 - 11045
КР1554ИЕ23 CD4520 2х4р двоичных счетчик dip 75 - 8550
КР1554ИП5 280 9р схема контроля четности dip
КР1554ИР8 164 8р регистр сдвига с последовательным входом dip
КР1554ИР10 166 8р регистр сдвига с последовательным выходом dip
КР1554ИР22 373 8р регистр с потенциальным управлением /tst/ dip, so 80
КР1554ИР23 374 8р регистр с импульсным управлением /tst/ dip, so 60 - 10080
КР1554ИР24 299 8р сдвиговый регистр с асинхронным Reset /tst/ dip 55 - 13050
КР1554ИР29 323 8р сдвиговый регистр с синхронным Reset /tst/ dip 55 - 13050
КР1554ИР35 273 8р регистр с импульсным управлением и Reset dip, so 90 - 14050
КР1554ИР40 533 8р инв. регистр с потенциальным управлением и Reset /tst/ dip, so 60 - 10080
КР1554ИР41 534 8р инв. регистр с потенциальным управлением и Reset /tst/ dip, so 60 - 10080
КР1554ИР46 CD4015 4р регистр с последовательным вводом и Reset dip 75 - 8550
КР1554ИР47 CD4006 18р сдвиговый регистр dip 75 - 8550
КР1554ИР50 универсальный двухпортовый регистр dip
КР1554ИР51 CD4035 4р последовательно-параллельный регистр dip 75 - 8550
КР1554КП2 153 сдвоенный 4х1 мультиплексор dip 65
КР1554КП7 151 8х1 мультиплексор со стробированием dip
КР1554КП11 257 счетверенный 2х1 мультиплексор /tst/ dip 50
КР1554КП12 253 сдвоенный 4х1 мультиплексор /tst/ dip 50
КР1554КП14 258 счетверенный 2х1 мультиплексор инверсный /tst/ dip 55
КР1554КП15 251 8х1 мультиплексор /tst/ dip
КР1554КП16 157 счетверенный 2х1 мультиплексор dip 50
КР1554КП18 158 счетверенный 2х1 мультиплексор инверсный dip 45
КР1554ЛА1 20 2х4И-НЕ dip 30
КР1554ЛА3 00 4х2И-НЕ dip 30
КР1554ЛА4 10 3х3И-НЕ dip 30
КР1554ЛЕ1 02 4х2ИЛИ-НЕ dip 30
КР1554ЛЕ4 27 3х3ИЛИ-НЕ dip 30
КР1554ЛИ1 08 4х2И dip 30
КР1554ЛИ3 11 3х3И dip
КР1554ЛИ5 34
КР1554ЛИ6 21 2х4И dip 30
КР1554ЛИ9 34 6 повторителей dip 30
КР1554ЛЛ1 32 4х2ИЛИ dip 30
КР1554ЛН1 04 6хНЕ dip, so 30
КР1554ЛП3 4-4И-2ИЛИ-НЕ dip
КР1554ЛП5 86 4х2искл ИЛИ dip 30
КР1554РУ1 CY7C123 ОЗУ 16х4 /инв, tst/ dip
КР1554РУ2 CY7C190 ОЗУ 16х4 /tst/ dip
КР1554ТВ9 112 2хJK-триггера dip 100 - 14035
КР1554ТВ15 109 2хJK-триггера dip 100 - 14035
КР1554ТЛ2 14 2 триггера Шмитта dip
КР1554ТМ2 74 2хD-триггера dip 100 - 14035
КР1554ТМ8 175 4хD-триггера dip 90 - 10045
КР1554ТМ9 174 4хD-триггера dip 90 - 10085

в скобках для каждого выхода должно быть свое произведение емкости нагрузки на частоту выходных импульсов. Входная емкость, значение которой необходимо учитывать при расчете емкости нагрузки, для всех микросхем равна 4,5 пФ.

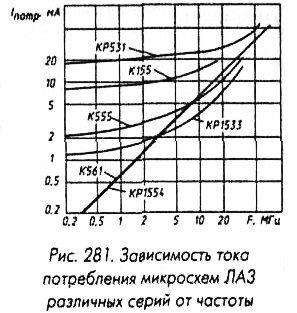

На рис. 281 изображена зависимость потребляемого тока от частоты входных импульсов для четырех элементов микросхемы КР1554ЛАЗ, соединенных в последовательную цепь. Выход каждого из первых трех элементов нагружен двумя входами следующего, выход последнего - конденсатором емкостью 9,1 пФ. Напряжение питания - 5 В. Показанная зависимость потребляемого тока от частоты для микросхем серии КР1554 соответствует сумме внутренней емкости и емкости нагрузки 35 пФ (паспортное значение этой суммы - 39 пФ).

Микросхемы серии КР1554

На этом же рисунке представлены аналогичные зависимости для микросхем группы ЛАЗ серий ТТЛ и микросхемы К561ЛА7. Из сравнения графиков можно сделать вывод, что устройства на микросхемах серии КР1554 практически всегда будут потреблять меньшую мощность по сравнению с устройствами на микросхемах других рассматриваемых серий.

Повышенную по сравнению с микросхемами серий К555 и КР1533 потребляемую микросхемами серии КР1554

мощность на высокой частоте объясняют меньшим логическим перепадом в микросхемах ТТЛ и, как следствие, необходимостью заряжать внутреннюю емкость и емкость нагрузки до меньшего напряжения, а также меньшими значениями сквозного тока у микросхем ТТЛ.

Микросхемы серии КР1554 можно широко применять вместо соответствующих микросхем серий ТТЛ и совместно с ними и микросхемами структуры КМОП. При управлении микросхемами ТТЛ сигналами микросхем серии КР1554, питающихся от того же источника питания, никаких мер по согласованию применять не требуется. Если же к выходу микросхемы ТТЛ подключен вход микросхемы серии КР1554 (как, впрочем, и любой другой серии КМОП), этот выход следует соединить с плюсовым проводом питания через резистор сопротивлением 2,2...5,1 кОм.

Поскольку микросхемы серии КР1554 обеспечивают малую длительность фронта и спада импульсов независимо от частоты, на

которой работают, необходимо внимательно подходить к разводке печатных плат. Как минусовый, так и плюсовый проводники питания должны иметь максимальную ширину; для общего провода желательно использовать фольгу одной из сторон печатной платы целиком. Не следует скупиться на блокировочные конденсаторы цепи питания - надо устанавливать по одному конденсатору емкостью 0,033...0,047 мкФ на каждые 2-3 микросхемы.

Если нет необходимости в высоком быстродействии, микросхемы серии КР1554 применять нецелесообразно, лучше использовать серию К561 или КР1561. :

Микросхемы серии КР1554 значительно более устойчивы к воздействию статического электричества, чем микросхемы других серий структуры КМОП, однако при их монтаже и эксплуатации следует придерживаться обычных правил работы с такими микросхемами.
