Микросхема КР1008ВЖ6 - предназначена для приема, обработки и запоминания информации с клавиатуры, создания управляющих импульсов для телефонных аппаратов с кнопочным номеронабирателем и тональным или импульсным способом набора номера. Выполнена по КМОП-технологии. Корпус типа 2108.22-13.
Корпус КР1008ВЖ6

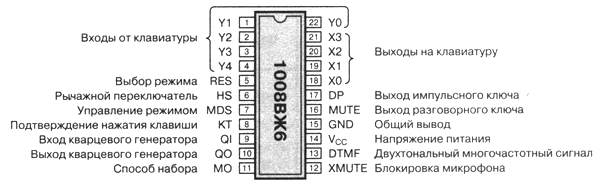

Назначение выводов КР1008ВЖ6

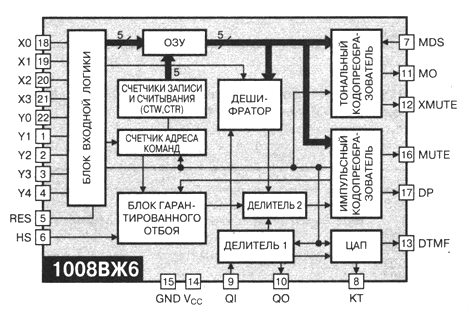

Структурная схема КР1008ВЖ6

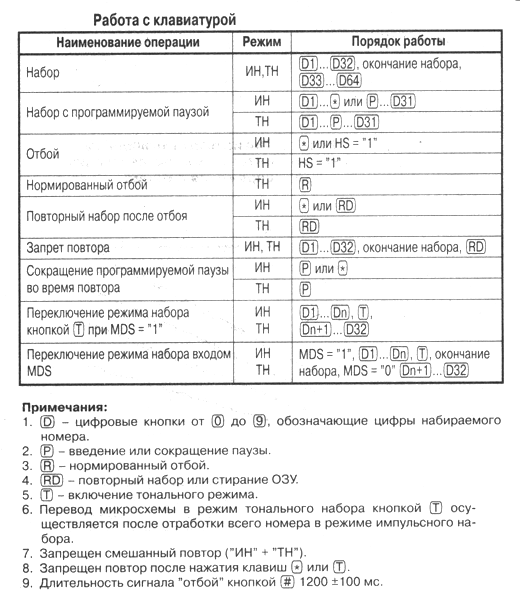

Функциональные возможности КР1008ВЖ6
В импульсном режиме:
1. Набор номера любой значности.
2. Возможность увеличения межсерийной паузы кнопкой "*" или "P" после любой набранной цифры.
3. Хранение в ОЗУ последнего набранного номера с числом знаков не более 32 и его повтор с помощью кнопки "*" или "RD". При наборе более 32 цифр повтор блокируется. Каждая программируемая пауза в ОЗУ занимает место одного знака.
4. Формирование импульса отбоя с помощью кнопки "*" длительностью 1200
100 мс.5. Прерывание набора в любой его фазе рычажным переключателем (HS="1") или кнопкой "#" и последующий повтор всего номера с первой цифры.
6. Блокировка кнопочного номеронабирателя с отбоем при одновременном нажатии двух или более кнопок.
7 . Длительность межсерийной паузы 7Т, где Т - период следования импульсов набора номера.
8. Переключение режима набора из импульсного в тональный кнопкой "Т". После окончания набора последней импульсной серии возврат в импульсный режим при HS="1".
9. Переключение режима работы входом MDS
MDS="1" - импульсный
MDS="0" - частотный
10. Программирование импульсного коэффициента при номинальном значении частоты задающего генератора 3,579 Гц.
| Выбор варианта | соединение RES с VCC |
соединение RES с X0 | соединение RES с X1 |
соединение RES с X2 |
|---|---|---|---|---|
| Импульсный коэффициент | 1.5 | 1.5 | 2.0 | 2.0 |
| Величина импульса нормированного разрыва шлейфа (мс) |
150 | 80 | 150 | 80 |
В тональном режиме:
1. Набор номера любой значности.
2. Возможность увеличения межсерийной паузы кнопкой "P" после любой набранной цифры.
3. Хранение в ОЗУ последнего набранного номера с числом знаков не более 32 и его повтор с помощью кнопки "RD". При наборе более 32 цифр повтор блокируется. Каждая программируемая пауза в ОЗУ занимает место одного знака.
4. Формирование сигнала отключения микрофона tмкм при появлении частотного сигнала на выходе микросхемы длительностью не более 120 мс.
5. Формирование импульса нормированного разрыва шлейфа (логический ноль) при нажатии кнопки "*" длительностью 150
30/150
20 мс.6. При одновременном нажатии двух или более любых кнопок столбца или строки - формирование на выходе микросхемы одночастотного сигнала, соответствующего столбцу или строке. А при одновременном нажатии двух или более кнопок не принадлежащих одной строке или столбцу - отсутствие частотного сигнала на выходе микросхемы.
7. Формирование сигнала отбоя рычажным переключателем (HS="1").
Описание работы КР1008ВЖ6
Ввод информации при нажатии кнопок производится через блок входной логики. Здесь же формируется управляющее напряжение, соответствующее нажатой кнопке. Команды управления при каждом нажатии формируются в счетчике адресов команд. Счетчики записи и считывания предназначенны для опроса ячеек ОЗУ при записи и считывании информации. В ОЗУ заносится набираемый номер с числом цифр не более 32. Синхронную работу всех узлов в целом обеспечивает "делитель 1", формируя сигналы с нужными временными характеристиками. Блок гарантированного отбоя предназначен для формирования сигнала "отбой", в течении времени, необходимого для надежного срабатывания АТС. Импульсный кодопреобразователь вырабатывает напряжения необходимой формы и последовательности для управления ключами коммутирующими телефонную линию.
В тональном режиме работы информация из ОЗУ поступает на дешифратор, который преобразует информацию в сигналы управления "делителем 2". "Делитель 2" формирует частоты, управляющие цифроаналоговым преобразователем. Последний праеобразует импульсный сигнал в синусоидальный. Тональный кодопреобразователь обеспечивает временные соотношения в сигналах при тональном способе набора. Для уменьшения величины нелинейных искажений выходного сигнала в тональном режим, к выводу 8 подключается корректирующая емкость величиной 1000...3000 пФ.
Временные параметры КР1008ВЖ6
1. В импульсном режиме
| Параметр | Значение |
|---|---|
| Период выходного сигнала TPP | 49,5...50,5 мс |
| Длительность межсерийной паузы tOPP | 693...707 мс |
| Длительность программируемой паузы tAPP | 2,0...3,0 с |
| Длительность сигнала блокировки микрофона tXMUTE | не более 120 мс |
| Длительность сигнала нормированного разрыва шлейфа tB | 60...100 мс |
| Импульсный коэффмциент B/M | 1,98...2,02 |
| Уровень суммарной величины искажений выходного сигнала на частотах свыше 50 Гц |
не менее -80 дБ |
2. В тоновом режиме
| Параметр | Значение |
|---|---|
| Период выходного сигнала tPT | 99...101 мс |
| Длительность межсерийной паузы tIDPT | 346...354 мс |
| Длительность программируемой паузы tAPT | 2,0...3,0 с |
| Длительность посылки tDTMF | 40...50 мс |
| Длительность паузы между посылками | 50...100 мс |
| Импульсный коэффмциент B/M | 1,485...1,515 |
| Уровень суммарной величины искажений выходного сигнала на частотах свыше 50 Гц |
не менее -80 дБ |
| Уровень суммарной величины искажений выходного сигнала в диапазоне чвстот 300...3400 Гц |
не менее -33 дБ |
3. Параметры клавиатуры
| Параметр | Значение |
|---|---|
| Длительность сигнала подтверждения | не более 120 мс |
| Время записи кода клавиши в ОЗУ tSTART | не более 20 мс |

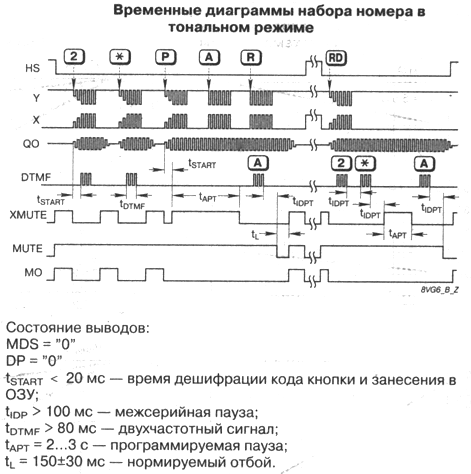

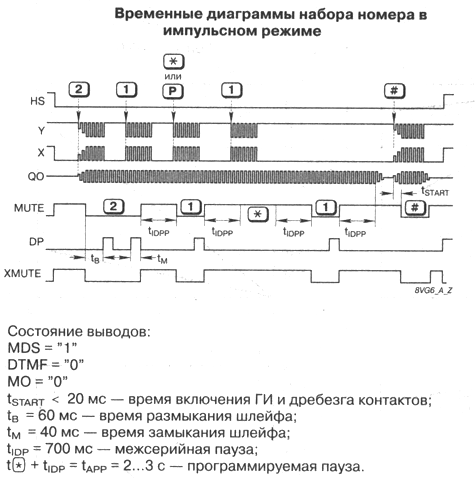

Временные диаграммы КР1008ВЖ6

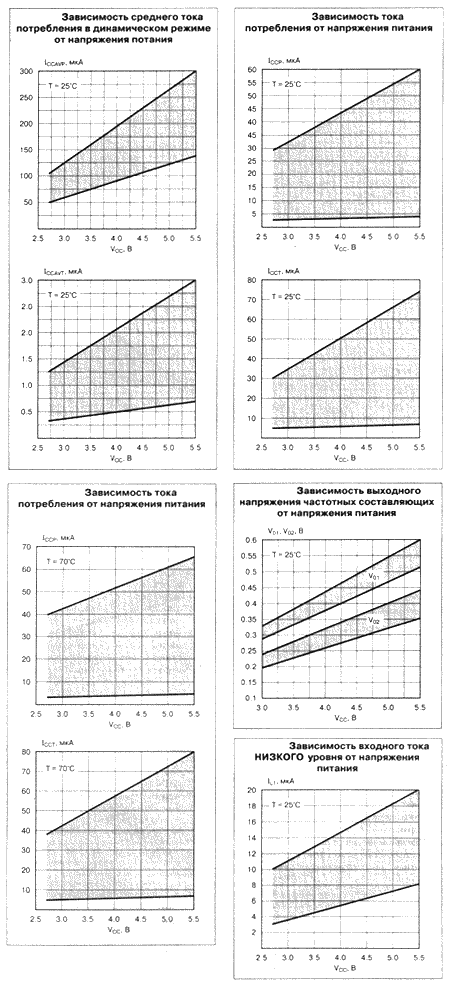

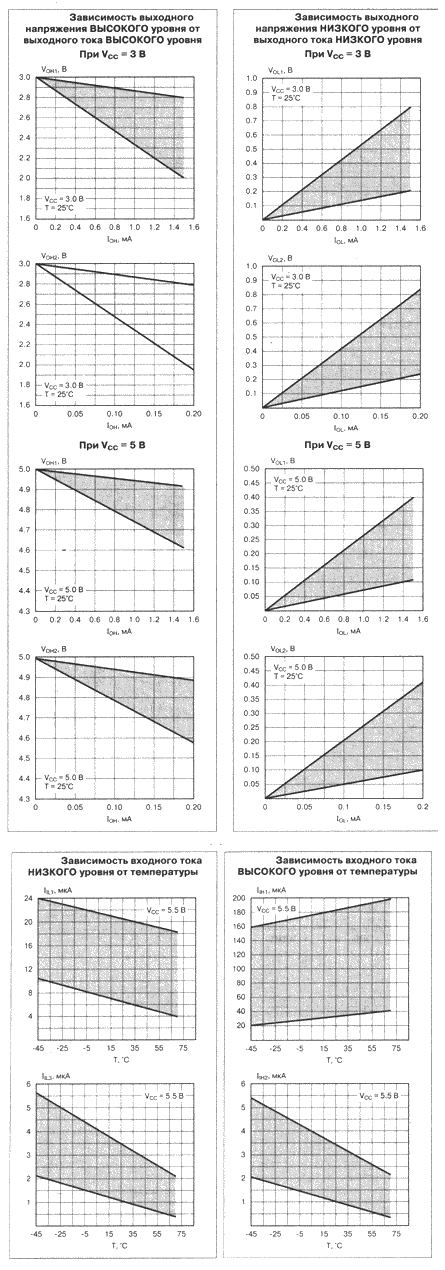

Типовые рабочие характеристики

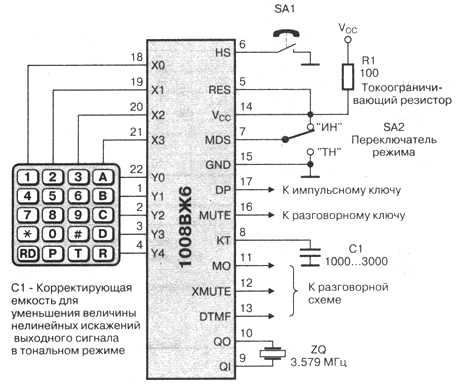

Схема применения
Электрические параметры при Т=25 ° C
| 1 | Выходное напряжение низкого уровня при VCC=2,7 В, UIL=0,3 В, CL=300 пФ на выводах 11,8 при IOL=1,5 мА, RL=432 Ом (VOL1) на выводах 12,16,17 при IOL=0,2 мА, RL=3,24 кОм (VOL2) |
не более 0,65 В не более 0,65 В |
| 2 | Выходное напряжение высокого уровня при VCC=2,7 В, UIL=0,3 В, CL=300 пФ на выводах 11,8 при IOL=1,5 мА, RL=432 Ом (VOH1) на выводах 12,16,17 при IOL=0,2 мА, RL=3,24 кОм (VOH2) |
не менее 2,1 В не менее 2,1 В |
| 3 | Выходное напряжение частотных составляющих F1,F2,F3,F4
(VО1) вывод 13 при VСС=3,0 В, VIL=0,3 В, VIH=2,7 В, CL=300 пФ, RL=30 кОм, FC=3,579 мГц |
0,20...0,24 В |
| 4 | Выходное напряжение частотных составляющих F5,F6,F7,F8
(VО2) вывод 13 при VСС=3,0 В, VIL=0,3 В, VIH=2,7 В, CL=300 пФ, RL=30 кОм, FC=3,579 мГц |
0,28...0,34 В |
| 5 | Ток потребления в тональном режиме (ICCT) при VCC=3,0 В, VIL=0,3 В, VIH=2,7 В, FC=3,579 мГц на выводе 14 |
не более 75 мкА |
| 6 | Ток потребления в импульсном режиме (ICC) при VCC=3,0 В, VIL=0,3 В, VIH=2,7 В, на выводе 14 |
не более 60 мкА |
| 7 | Средний ток нотребления в динамическом режиме при тональном способе набора (ICCTAV) при VCC=3,0 В, VIL=0,3 В, VIH=2,7 В, FC=3,579 МГц на выводе 14 |
не более 0,9 мА |
| 8 | Средний ток нотребления в динамическом режиме при тональном способе набора (ICCPAV) при VCC=3,0 В, VIL=0,3 В, VIH=2,7 В, FC=3,579 МГц на выводе 14 |
не более 0,11 мА |
| 9 | Входной ток низкого уровня при VCC=5,5 В на выводах 1...4,22 (IL1) на выводах 5,6,7 (IL2) на выводе 9 (IL3) |
20 мкА 0,18 мкА 5 мкА |
| 10 | Входной ток высокого уровня при VCC=5,5 В на выводах 1...7,22,9 (IH1) на выводах 1...7,22,9 (IH2) |
0,18 мкА 5 мкА |
| 11 | Выходной ток низкого уровня IOL при VCC=5,5 В, VIL=0,3 В, VIH=5,2 В на выводе 13 |
0,8 мкА |
| 12 | Частота входного сигнала в режиме тонального набора при VCC=3,0 В, VIL=0,3 В, VIH=2,7 В FC=3,579 МГц, CL=300 пФ, RL=30 кОм F1 F2 F3 F4 F5 F6 F7 F8 |
691...703 Гц 763...777 Гц 844...860 Гц 932...950 Гц 1197...1221 Гц 1323...1349 Гц 1463...1491 Гц 1617...1649 Гц |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания VCC | 2,7...5,5 В |
| 2 | Входное напряжение высокого уровня VIH для всех выводов кроме 9 на выводе 9 |
VCC-0,7...VCC+0,3 В VCC-0,3...VCC+0,3 В |
| 3 | Входное напряжение низкого уровня VIL для всех выводов кроме 9 на выводе 9 |
-0,3...0,7 В -0,3...0,3 В |
| 4 | Выходной ток низкого уровня IOL на выводах 12,16,17 на выводе 11 |
не более 0,2 мА не более 1,5 мА |
| 5 | Выходной ток высокого уровня IOH на выводах 12,16,17 на выводе 11 |
не более 0,2 мА не более 1,5 мА |
| 6 | Сопротивление нагрузки (вывод 13) RL | не менее 30 кОм |
| 7 | Длительность переходного процесса при замыкании кнопок | не более 10 мс |
| 8 | Частота ввода цифр | не более 10 Гц |
| 9 | Время от момента нажатия до момента отпускания | не менее 50 мс |
| 10 | Значение статического потенциала | не более 200 В |
| 11 | Температура пайки | не более 265 ° C |
| 12 | Время пайки каждого вывода | не более 2,5 с |
| 13 | Интервал между пайками соседних выводов | не более 3 с |
| 14 | Интервал между пайками одних и тех же выводов | не более 3 с |
| 15 | Рабочий диапазон температур TA | -45...70 µ C |
| 16 | Предельный диапазон температур TAmax | -60...85 µ C |
Зарубежные аналоги
Прототипом КР1008ВЖ6 является S7230
Литература
Интегральные микросхемы: Микросхемы для телефонии. Выпуск 2 - М.:ДОДЭКА, 1994г.,256 с. - ISBN-5-87835-003-3
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
