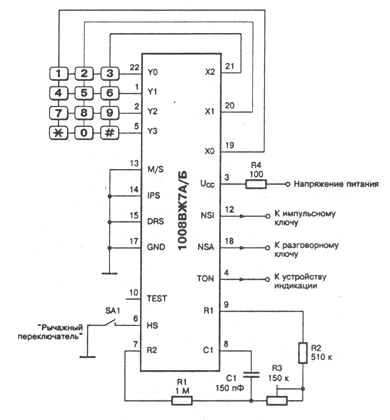

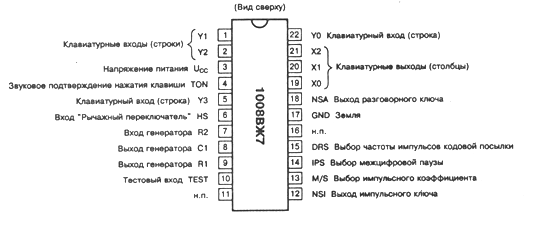

Вывод TEST используется в процессе производства микросхемы для перевода в режим тестирования. В схеме применения на данный вход необходимо подать высокий уровень входного сигнала либо он должен быть незадействованным.

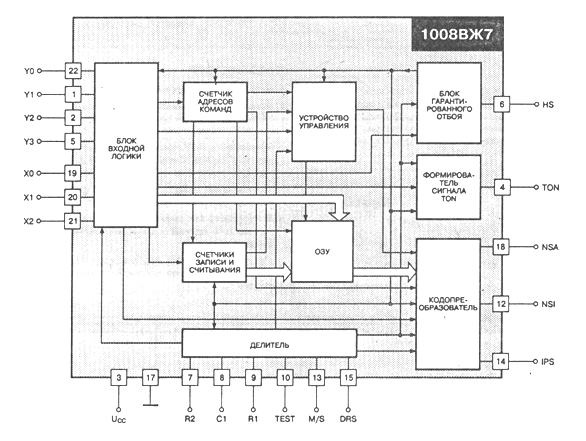

Ввод информации при нажатии кнопок производится через блок входной логики. Здесь же формируется управляющее напряжение, соответствующее нажатой кнопке. Команды управления при каждом нажатии формируются в счетчике адресов команд. Устройство управления обеспечивает коммутацию управляющих команд в зависимости от последовательности нажатия кнопок. Счетчики записи и считывания предназначенны для опроса ячеек ОЗУ и РЗУ при записи и считывании информации. Синхронную работу всех узлов в целом обеспечивает делитель, формируя сигналы с нужными временными характеристиками. Блок гарантированного отбоя предназначен для формирования сигнала "отбой", в течении времени, необходимого для надежного срабатывания АТС. Формирователь сигнала TON формирует пачку импульсов частотой 1300 ГЦ и длительностью 24-36 мс на выходе TON, при нажатии кнопки клавиатуры для организации звукового или визуального подтверждения нажатия. Этот вывод имеет открытый сток n-канального транзистора. Кодопреобразователь вырабатывает напряжение необходимой формы и последовательности для управления ключами коммутирующими телефонную линию.
