Микросхема представляет собой дискретно-аналоговую линию задержки с шестью промежуточными выводами, обеспечивающими задержку на 196, 331, 597, 863, 1395, 1664 периода тактовой частоты и предназначены для обработки сигналов в звукозаписывающей аппаратуре и электромузыкальных инструментах для создания звуковых эффектов и улучшения качества звучания. Содержит встроенный генератор тактовых сигналов, чем отличается от зарубежного аналога. Содержит 10000 интегральных элементов. Корпус типа 2120.24-3, масса не более 6 г.

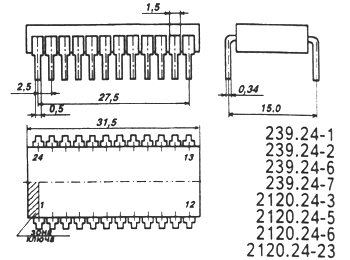

Корпус КР1016БР1

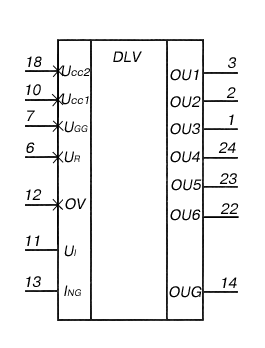

Условное графическое обозначение

1 - выход 3 (597Tc);         2 - выход 2 (331Tc);         3 - выход 1 (198Tc);         4,5,8,9,15...17,19...21 - свободные;         6 - напряжение смещения;         7 - напряжение экрана;         10 - напряжение питания Uп1;         11 - вход;         12 - общий;         13 - вход генератора;         14 - выход генератора;         18 - напряжение питания Uп2;         22 - выход 6 (1664Tc);         23 - выход 5 (1395Tc);         24 - выход 4 (863Tc);

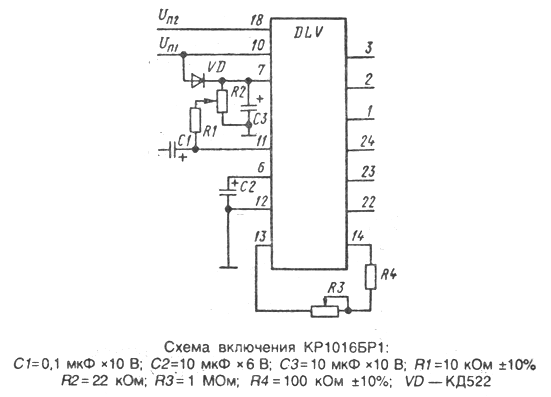

Схема включения

Электрические параметры

1	Номинальное напряжение питания     Uп1     Uп2	9 В 10 % 15 В 10 %
2	Выходное напряжение низкого уровня тактового генератора	не более 0,4 В
3	Выходное напряжение высокого уровня тактового генератора	не менее 1,3 В
4	Ток потребления     от источника питания Uп1     от источника питания Uп2	не более 3,5 мА не более 1,5 мА
5	Потребляемая мощность	не более 40 мВт
6	Коэффициент ослабления на верхней граничной частоте	не менее 0,4
7	Коэффициент усиления напряжения     при fc=40кГц     при fc=10кГц     при fc=100кГц	0,8...1,2 0,5...1,2 0,8...1,2
8	Коэффициент гармоник	не более 2,5%
9	Приведенное ко входу напряжение шумов	не более 1500 мкВ
10	Динамический диапазон	не менее 62 дБ
11	Время задержки	1,98...166,4 мс
