Микросхема представляет собой аналого-цифровую схему управления индикатором уровня записи-воспроизведения в аппаратуре магнитной записи. Стабильность и точность характеристики преобразования определяется стабильностью и точностью задания напряжения смещения. ИС позволяет использовать для индикации светодиоды (вывод 14 соединяется с катодом, а выводы 15...24 с анодами через R = 2 кОм). Корпус типа 2120.24-3, масса не более 6 г.

Корпус КР1016ПУ1

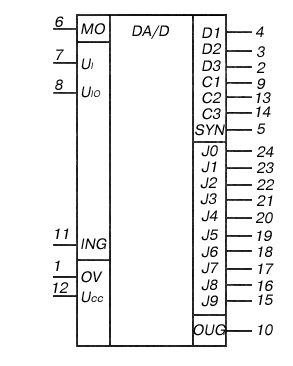

Условное графическое обозначение

1 - общий;         2 - пиковое значение (данные);         3 - среднее значение (данные);         4 - выход АЦП (данные);         5 - синхронизация;         6 - ручной или автоматический режим;         7 - входное напряжение;         8 - напряжение смещения;         9 - такт;         10 - выход генератора;         11 - вход генератора;         12 - напряжение питания;         13 - опорный сигнал;         14 - сигнал гашения фона;         15 - уровень сигнала -20 дБ;         16 - уровень сигнала -15 дБ;         17 - уровень сигнала -10 дБ;         18 - уровень сигнала -5 дБ;         19 - уровень сигнала -3 дБ;         20 - уровень сигнала -1 дБ;         21 - уровень сигнала 0 дБ;         22 - уровень сигнала 1 дБ;         23 - уровень сигнала 3 дБ;         24 - уровень сигнала 5 дБ;

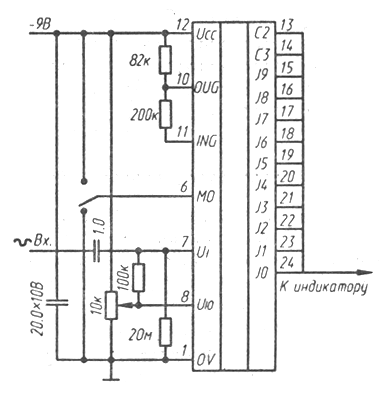

Схема включения

Электрические параметры

1	Номинальное напряжение питания	-9 В 10 %
2	Выходное напряжение низкого уровня     по выводам 13,14     по выводам 15...24     по выводам 2...5,9,10	не менее 9,6 В не менее 6 В не менее 5 В
3	Выходное напряжение высокого уровня     по выводам 13,14 при Сн=10000 пФ     по выводам 15...24 при Сн=1100 пФ     по выводам 2...5,9,10 при Сн=150 пФ	не более 0,35 В не более 0,35 В не более 3 В
4	Ток потребления	не более 3000 мкА
5	Напряжение смещения	1,5...6 В
