КР1016ВИ1 - программируемый таймерУсловное графическое обозначение КР1016ВИ1

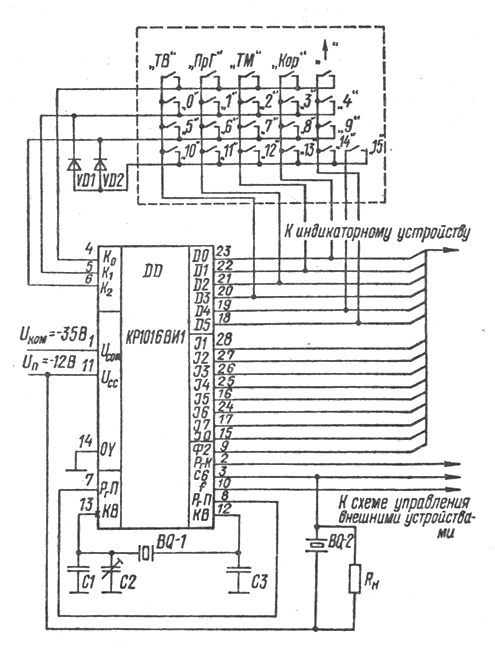

Схема включения КР1016ВИ1
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература
Микросхема представляет собой программируемый таймер с формировотелем звукового сигнала, предназначенный для автоматизации различной аппаратуры (магнитофоны, телевизоры, микрокалькуляторы, контроллеры и др.). Обеспечивает выдачу информации о текущем времени в часах и минутах, в 8-сегментнов коде на вакуумно-люминисцентном индикаторе, а также о номерах в режиме работы таймера. Таймер осуществляет запись и хранение времени по шестнадцати программам с периодом программирования семь суток. Содержит 6821 интегральный элемент. Корпус типа 2121.28-5, масса не более 7 г.

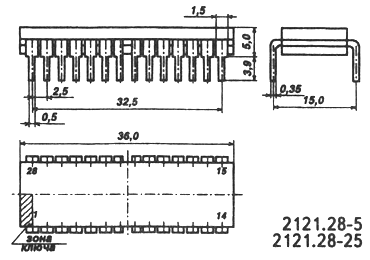

Корпус КР1016ВИ1
Условное графическое обозначение
|
1 - напряжение питания индикации (-35 В); 2 - выход регистра канала; 3 - выход сигнала будильника; 4...6 - входы клавиатуры; 7 - вход регистра памяти; 8 - выход регистра памяти; 9 - тактовые импульсы (8,192 кГц); 10 - выход генератора (32,768 кГц); 11 - напряжение питания; 12 - выход кварцевого генератора; 13 - вход кварцевого генератора; 14 - общий; 15 - выход сегментов 1, Вкл., ПРГ., Тайм.; 16 - выход сегментов д, суббота; 17 - выход сегментов ж, воскресенье; 18 - разряд "номер канала"; 19 - разряд дней недели; 20 - разряд десятков часов; 21 - разряд едениц часов; 22 - разряд десятков минут; 23 - разряд едениц минут; 24 - выход сегментов е, пятница; 25 - выход сегментов г, четверг; 26 - выход сегментов в, вторник; 27 - выход сегментов б, среда; 28 - выход сегментов а, понедельник; |
Электрические параметры КР1016ВИ1
| 1 | Номинальное напряжение питания |
-12 В
10 % |
| 2 | Выходное напряжение низкого уровня по выводам 15...28 по выводам 2,3 по выводам 8...10 |
-8 В -2,5 В -10 В |
| 3 | Выходное напряжение высокого уровня по выводам 15...28 по выводам 2,3 по выводам 8 по выводам 9,10 |
-30 В -8 В -5 В -9,5 В |
| 4 | Ток потребления | не более 1,7 мА |
| 5 | Входной ток низкого уровня | не более 480 мкА |
| 6 | Входной ток высокого уровня | не более 5 мкА |
| 7 | Частота кварцевого генератора | 32,768 кГц |
Предельно допустимые режимы эксплуатации КР1016ВИ1
| 1 | Напряжение питания | -10,8...-13,2 В |
| 2 | Максимальное напряжение питания индикации | -40 В |
| 3 | Максимальное входное напряжение высокого уровня по выводам 4,5,6 по выводам 8,12 |
-40 В Uп В |
| 4 | Максимальное входное напряжение низкого уровня по выводам 4,5,6 по выводам 7,13 |
Uп-3 В -40 В |
| 5 | Максимальное сопротивление нагрузки по выводу 9 по выводу 8 |
1000 кОм 100 кОм |
| 6 | Максимальная емкость нагрузки по выводам 9,10 по остальным выводам |
200 пФ 300 пФ |
| 7 | Температура окружающей среды | -10...+70 ° C |
Зарубежные аналоги
MN1435
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
|
