К1107ПВ4 - 8-разрядный АЦП с ЭСЛ выходом и частотой преобразования до 100 МГцСтруктурная схема К1107ПВ4
Схема включения К1107ПВ4
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература
Микросхема представляют собой 8-разрядный АЦП c ЭСЛ выходом и частотой преобразования 60 и 100 МГц. Предназначены для преобразования входного сигнала в параллельный двоичный прямой код. Содержит 6000 интегральных элементов. Корпус типа 2136.64-1, масса не более 22 г.
Корпус К1107ПВ4

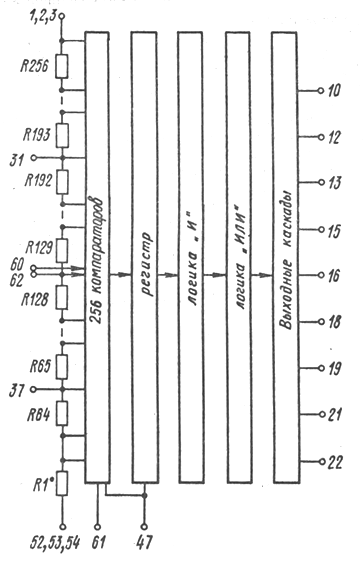

Структурная схема
|
Назначение выводов: 1,2,3 - опорное напряжение (2,5 В); 4 - общий (цифровая земля); 5...9, 11, 14, 17, 20, 23...30, 33, 35, 38...46, 48...51, 55...59, 63 - свободные; 10 - выход переполнителя; 12 - выход 1 (старший разряд); 13 - выход 2; 15 - выход 3; 16 - выход 4; 18 - выход 5; 19 - выход 6; 21 - выход 7; 22 - выход 8 (младший разряд); 31 - вывод корректировки нелинейности Uопор3/4; 32 - напряжение питания Uп1; 34 - напряжение питания -Uп2; 37 - вывод корректировки нелинейности Uопор1/4; 47 - вход (тактовый сигнал); 52,53,54 - опорное напряжение (-2,5 В); 60 - вход (аналоговый сигнал); 61 - контроль гистерезиса; 62 - вывод корректировки нелинейности Uопор1/2; 64 - общий (аналоговая земля). |
Электрические параметры
| 1 | Номинальное напряжение питания Uп1 Uп2 |
5 В
5 %-5,2 В
5 % |
| 2 | Выходное напряжение низкого уровня | -2,2...-1,5 В |
| 3 | Выходное напряжение высокого уровня | -1,1...-0,7 В |
| 4 | Ток потребления от источника питания Uп1 от источника питания Uп2 |
не более 300 мА не более 350 мА |
| 5 | Опорное напряжение от источника питания Uоп1 от источника питания Uоп2 |
2,5 В -2,5 В |
| 6 | Ток потребления от источника опорного напряжения при Uоп1 при Uоп2 |
не более 20 мА не более |-20| мА |
| 7 | Входной ток | не более 5 мА |
| 8 | Абсолютная погрешность преобразования в конечной точке шкалы | -50...50 мВ |
| 9 | Нелинейность | -1...1 МЗР |
| 10 | Дифференциальная нелинейность | -1...1 МЗР |
| 11 | Время преобразования | не более 30 нс |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания Uп1 Uп2 |
4,75...5,25 В -5,46...-4,94 В |
| 2 | Входное напряжение | -2,6...2,6 В |
| 3 | Значение статического потенциала | 100 В |
| 4 | Напряжение контроля гистерезиса | 0...2 В |
| 5 | Максимальная частота преобразования К1107ПВ4А К1107ПВ4Б |
100 МГц 60 МГц |
| 6 | Частота аналогового сигнала | 1 МГц |
| 7 | Температура окружающецй среды | -10...+70 ° C |
Зарубежные аналоги
TDC1025J, CX20116
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 8./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
