Корпус К1114ЕП1
Функциональная схема К1114ЕП1
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература


Микросхема представляет собой схему контроля напряжения питания (супервизор) и предназначена для использования в цифровых системах для генерации сигнала сброса микропроцессорных систем и компьютеров. Отслеживает понижение напряжения питания и после задержки генерирует выходной сигнал сброса. Корпус типа 2101.8-1, масса не более 1 г.



Корпус К1114ЕП1

2101.8-1 package view

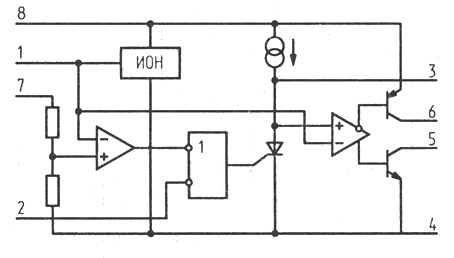

Функциональная схема

Функциональная схема
    1 - опорное напряжение;
    2 - вход лог.0 (сброса);
    3 - конденсатор задержки;
    4 - общий;
    5 - выход лог.0
    (инверсный выход сброса);
    6 - выход лог.1
    (прямой выход сброса);
    7 - следящий вход;
    8 - напряжение питания;

Электрические параметры

1 Опорное напряжение при Uп=10 В 2,45...2,55 В
2 Ток потребления при Uп=10 В не более 3,2 мА
3 Нестабильность по напряжению источника опорного напряжения
при Uп1=5 В, Uп2=18 В
не более 0,03 %/В
4 Температурный коэффициент источника опорного напряжения
при Uп=18 В
не более 0,015 %/ ° C
5 Длительность спада (фронта) выходного импульса
при Uп=5 В
не более 1 мкс


Предельно допустимые режимы эксплуатации

1 Напряжение питания 3,5...18 В
2 Напряжение на входе управления 0...6 В
3 Напряжение на входе разрешения низкого уровня 0...0,8 В
4 Напряжение на входе разрешения высокого уровня 2...18 В
5 Выходной ток неинвертирующего выхода не более |-1| мА
6 Выходной ток инвертирующего выхода не более 16 мА
7 Рассеиваемая мощность не более 0,25 Вт
8 Температура окружающей среды -10...+70 ° C


Зарубежные аналоги

TL7702A



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 8./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
