К140УД12, КР140УД12, КР140УД1208 - микромощные операционные усилители

Корпус К140УД12
Корпус КР140УД12
Корпус КР140УД1208
Условное графическое обозначение
Типовая схема включения
Схема внешней балансировки
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература

Микросхемы представляют собой микромощные многофункциональные операционые усилители с регулируемым потреблением тока, с внутренней частотной коррекцией и защитой выхода от короткого замыкания. Корпус К140УД12 типа 301.8-2, КР140УД1208 типа 2101.8-1, КР140УД12 типа 201.14-1.

Корпус К140УД12

Корпус КР140УД12

Корпус КР140УД1208

Условное графическое обозначение

Назначение выводов КР140УД12:
3,9 - балансировка;
4 - вход инвертирующий;
5 - вход неинвертирующий;
6 - напряжение питания -U_п;
10 - выход;
11 - напряжение питания +U_п;
12 - задающий ток;

Назначение выводов К140УД12, КР140УД1208:
1,5 - балансировка;
2 - вход инвертирующий;
3 - вход неинвертирующий;
4 - напряжение питания -U_п;
6 - выход;
7 - напряжение питания +U_п;
8 - задающий ток;

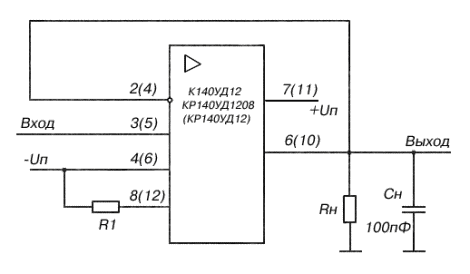

Типовая схема включения

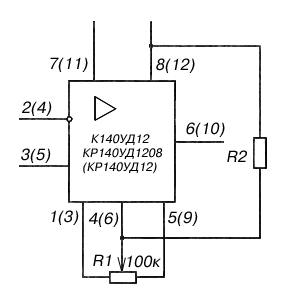

Схема внешней балансировки

Электрические параметры

1	Напряжение питания	15 В
2	Максимальное выходное напряжение при U_п= 15 В, R_н = 75 кОм, U_вх= 0,1 В	не менее 10 В
3	Напряжение смещения нуля при U_п= 15 В, R_н= 75 кОм	не более 6 мВ
4	Входной ток при U_п= 15 В, R_н= 75 кОм, I_д= 1,5 мкА при U_п= 15 В, R_н= 75 кОм, I_д= 15 мкА	не более 30 мкА не более 190 мкА
5	Разность входных токов при U_п= 15 В, R_н= 75 кОм	не более 6 нА
6	Ток потребления при U_п= 15 В, R_н= 75 кОм, I_д= 1,5 мкА при U_п= 15 В, R_н= 75 кОм, I_д= 15 мкА	не более 30 мкА не более 190 мкА
7	Коэффициент усиления напряжения при U_п= 15 В, R_н= 75 кОм при U_п= 3 В, R_н= 75 кОм	не менее 50000 не менее 25000
8	Максимальная скорость нарастания выходного напряжения при U_п= 15 В, I_д= 1,5 мкА, R_н= 75 кОм при U_п= 15 В, I_д= 15 мкА, R_н= 5 кОм	не менее 0,01 В/мкс не менее 0,1 В/мкс
9	Коэффициент ослабления синфазных входных напряжений при U_п= 15 В, R_н= 75 кОм	не менее 70 дБ
10	Средний температурный дрейф напряжения смещения при U_п= 15 В, I_д= 1,5 мкА при U_п= 3 В, I_д= 15 мкА	7 мкВ/ ° C 3 мкВ/ ° C

Предельно допустимые режимы эксплуатации

1	Напряжение питания	(3...16,5) В
2	Входное синфазное напряжение	не более 10 В
3	Входное дифференциальное напряжение	20 В
4	Сопротивление нагрузки	не менее 5 кОм
5	Емкость нагрузки	не более 100 пФ
6	Температура окружающей среды	-60...+85 ° C

Зарубежные аналоги

µ A776HC, µ A776PC

Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
