К140УД6, КР140УД6, КР140УД608 - операционные усилители средней точности с внутренней частотной коррекциейКорпус КР140УД6
Корпус КР140УД608

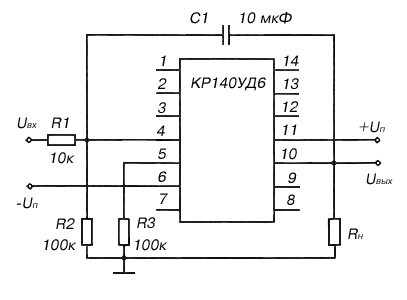

Типовая схема включения
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература
Микросхемы представляют собой операционые усилители средней точности с высоким усилением, малыми входными токами, внутренней частотной коррекцией и защитой выхода от короткого замыкания. Корпус К140УД6 типа 301.8-2, масса не более 1,3 г., КР140УД6 типа 201.14-1 масса не более 1,1 г, КР140УД608 типа 2101.8-1.
Корпус К140УД6
|
Корпус КР140УД6
|
Корпус КР140УД608
|
| 1 | Напряжение питания |
15 В
10% |
| 2 | Выходное напряжение | не менее 11 В |
| 3 | Напряжение смещения нуля |
10 мВ |
| 4 | Входной ток | не более 100 нА |
| 5 | Разность входных токов | не более 25 нА |
| 6 | Ток потребления | не более 4 мА |
| 7 | Коэффициент усиления напряжения | не менее 30000 |
| 8 | Входное сопротивление | 1 мОм |
| 9 | Коэффициент ослабления синфазных входных напряжений | не менее 70 дБ |
| 10 | Скорость нарастания входного напряжения | не менее 0,5 В |
| 11 | Частота единичного усиления | не менее 0,35 МГц |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания |
(5...18) В |
| 2 | Входное синфазное напряжение |
15 В |
| 3 | Входное дифференциальное напряжение | не более 30 В |
| 4 | Температура окружающей среды | -10...+70 ° C |
Зарубежные аналоги
MC1456P, MC1456CG
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
Интегральные микросхемы Справочник. Тарабрин Б.В.,Лунин Л.Ф.,Смирнов Ю.Н. "Радио и связь", 1983 г.,528 с. - ББК 32.844.1 И73
