Корпус К140УД7
Корпус КР140УД7
Корпус КР140УД708
Корпус КФ140УД7
Схемы балансировки
Электрические параметры
Предельно допустимые режимы эксплуатации
Рекомендации по применению
Зарубежные аналоги
Литература


Микросхемы представляют собой операционые усилители средней точности с внутренней частотной коррекцией и защитой выхода от короткого замыкания. Корпус К140УД7 типа 301.8-2, масса не более 1,5 г., КР140УД7 типа 201.14-1, КР140УД608 типа 2101.8-1, КФ140УД7 типа 4303.8-1, КБ140УД7-4 - бескорпусный.



Корпус К140УД7

301.8-2 package view
Корпус КР140УД7

201.14-1.gif package view
Корпус КР140УД708

201.14-1.gif package view

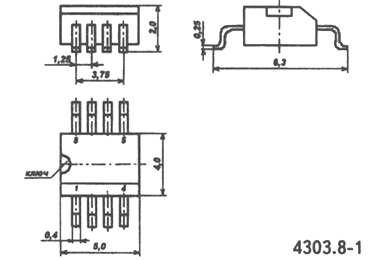

Корпус КФ140УД7

4303.8-1.gif package view

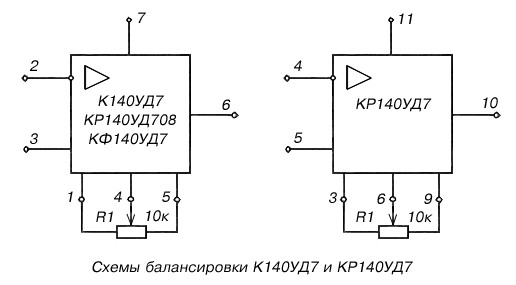

Схемы балансировки

условное графическое обозначение
Назначение выводов КР140УД7:
1,2,7,8,13,14 - свободные;
3,9 - балансировка;
4 - вход инвертирующий;
5 - вход неинвертирующий;
6 - напряжение питания -Uп;
10 - выход;
11 - напряжение питания +Uп;
12 - коррекция;
Назначение выводов К140УД7, КР140УД708, КФ140УД7:
1,5 - балансировка;
2 - вход инвертирующий;
3 - вход неинвертирующий;
4 - напряжение питания -Uп;
6 - выход;
7 - напряжение питания +Uп;
8 - коррекция;
Электрические параметры

1 Напряжение питания plus minus 15 В plus minus 10%
2 Диапазон синфазных входных напряжений при Uп= plus minus 15 В plus minus 12 В
3 Максимальное выходное напряжение
при Uп= plus minus 15 В, Uвх= plus minus 0,1 В, Rн = 2 кОм
plus minus 10,5 В
4 Напряжение смещения нуля при Uп= plus minus 15 В, Rн = 2 кОм
    К140УД7, КР140УД7, КР140УД708
    КФ140УД7

не более 9 мВ
не более 6 мВ
5 Входной ток при Uп= plus minus 15 В, Rн = 2 кОм не более 400 нА
6 Разность входных токов при Uп= plus minus 15 В, Rн = 2 кОм не более 200 нА
7 Ток потребления при Uп= plus minus 15 В, Rн = 2 кОм не более 3,5 мА
8 Коэффициент усиления напряжения
    К140УД7, КР140УД7, КР140УД708
    КФ140УД7

не менее 30000
не менее 25000
9 Входное сопротивление не менее 400 кОм


Предельно допустимые режимы эксплуатации

1 Напряжение питания plus minus (5...17) В
2 Входное синфазное напряжение plus minus 12 В
3 Входное дифференциальное напряжение не более 24 В
4 Время, в течении которого допустимо короткое замыкание выхода
    при T=-45...+35 ° C
    при T=+35...+85 ° C
    для КФ140УД7 при T=-10...+70 ° C

не ограниченно
60 c
5 c


Рекомендации по применению

Питание КФ140УД7 можно осуществлять ассиметричными напряжениями или от одного источника напряжения при условии: 10 В less or equally |Uп1|+|Uп2| less or equally 33 В. При этом нагрузка подключается к "+" или "-" источника питания. Бескорпусную ИС К140УД7-4 следует приклеивать к подложке нерабочей стороной, также должен быть обеспечен такой отвод теплоты, чтобы температура кристалла состовляла не более 135 ° C.



Зарубежные аналоги

µ A741HC, µ A741PC



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7

Интегральные микросхемы Справочник. Тарабрин Б.В.,Лунин Л.Ф.,Смирнов Ю.Н. "Радио и связь", 1983 г.,528 с. - ББК 32.844.1 И73
