К155ИП3 - арифметико-логическое устройство.Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература
Микросхема представляет собой арифметико-логическое устройсво (АЛУ). Корпус К155ИП3 типа 201.14-1, масса не более 1 г.
Корпус ИМС К155ИП3

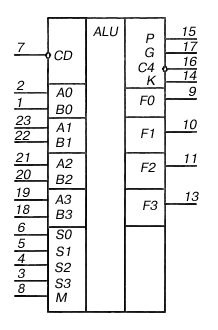

Условное графическое обозначение
1 - информационный вход младшего разряда B0;
2 - информационный вход младшего разряда A0;
3,4,5,6 - вход "выбор функции" (S3,S2,S1,S0);
7 - вход "перенос" CD;
8 - вход "режим работы" (M);
9 - выход "образование функции" младшего разряда (F0);
10,11 - выход "образование функции" (F1,F2);
12 - общий;
13 - выход "образование функции" старшего разряда (F3);
14 - выход "сравнения" (K);
15 - выход "распространения переноса" (P);
16 - выход "перенос" (C4);
17 - выход "образование переноса" (G);
18,19 - информационные входы старшего разряда (B3,A3);
22,23 - информационные входы (B1,A1);
24 - напряжение питания;
Электрические параметры
| 1 | Номинальное напряжение питания | 5 В
5 % |
| 2 | Выходное напряжение низкого уровня | не более 0,4 В |
| 3 | Выходное напряжение высокого уровня | не менее 2,4 В |
| 4 | Входной ток низкого уровня по выводам 3-6 по выводам 1,2,18-23 по выводу 8 по выводу 7 |
не более -6,4 мА не более -4,8 мА не более -1,6 мА не более -8 мА |
| 5 | Входной ток высокого уровня по выводам 3-6 по выводам 1,2,18-23 по выводу 8 по выводу 7 |
не более 0,16 мА не более 0,12 мА не более 0,04 мА не более 0,2 мА |
| 6 | Ток потребления при низком уровне выходного напряжения при высоком уровне выходного напряжения |
не более 150 мА не более 140 мА |
| 7 | Потребляемая мощность | не более 788 мВт |
Зарубежные аналоги
SN74181N
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
