К155РУ5 - ОЗУ на 256 бит.Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература
Микросхема представляет собой ОЗУ на 256 бит (256x1) со схемами разрядного и адресного управления. Корпус К155РУ5 типа 238.16-2, масса не более 2 г.
Корпус ИМС К155РУ5

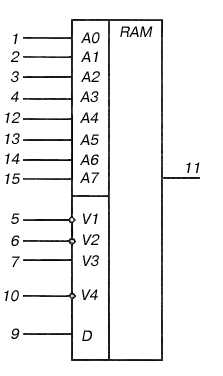

Условное графическое обозначение
1-4,12-15 - входы А0-А7;5 - вход разрешения выборки V1;
6 - вход разрешения выборки V2;
7 - вход разрешения выборки V3;
8 - общий;
9 - информационный вход D;
10 - вход разрешения выборки V4;
11 - выход;
16 - напряжение питания;
Электрические параметры
| 1 | Номинальное напряжение питания | 5 В
5 % |
| 2 | Выходное напряжение низкого уровня | не более 0,4 В |
| 3 | Напряжение на антизвонном диоде | не менее -1,5 В |
| 4 | Входной ток низкого уровня | не более -0,8 мА |
| 5 | Выходной ток высокого | не более 0,02 мА |
| 6 | Ток потребления | не более 140 мА |
| 7 | Потребляемая статическая мощность на один бит | не более 2,9 мВт |
| 8 | Время выборки адрева при включении и выключении | не более 60 нс |
| 9 | Время выборки разрешения | не более 30 нс |
| 10 | Время выборки хранения | не более 35 нс |
| 11 | Время выборки записи и считывания | не более 40 нс |
| 12 | Длительность сигнала записи | не менее 30 нс |
| 13 | Входная емкость | не более 5 пФ |
| 14 | Выходная емкость | не более 8 пФ |
Зарубежные аналоги
93410DC
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
