К157ХА1 - усилитель высокой частоты с преобразователем

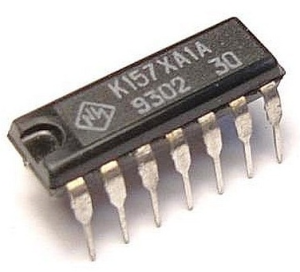

Микросхема К157ХА1 представляет собой усилитель высокой частоты с преобразователем. В зависимости от верхней граничной частоты микросхемы делятся на две группы А и Б (К157ХА1А и К157ХА1Б). Микросхема К157ХА1А имеет верхнюю граничную полосу пропускания не менее 15 МГц, К157ХА1Б - не менее 25 МГц. Номинальное напряжение питания микросхем К157ХА1А, К157ХА1Б +5В ± 10%.

При разработке блока усилителя высокой частоты надо учитывать следующее:

Усилитель высокой частоты может быть выполнен как с резонансной, так и нерезонансной нагрузкой. В последнем случае, если требуется получить оптимальные шумовые характеристики схемы, рекомендуемые значения внутреннего сопротивления источника сигнала должно находится в пределах 500 Ом - 1 кОм

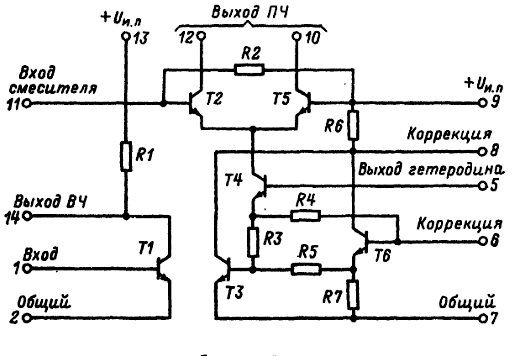

Схема и назначение выводов К157ХА1

Гетеродин для упрощения коммутации в многодиапазонных устройствах выполнен по схеме с отрицательным сопротивлением и стабилизацией амплитуды колебаний. Эквивалентное сопотивление гетеродинного контура L3C9, приведенное к выводам 5 и 8 микросхемы, рекомендуется выбирать в пределах 4-10 кОм (при уменьшении сопротивения ухудшаются условия возбуждения, при увеличении - понижается стабильность частоты). Для стабилизации напряжения гетеродина с изменением частоты генерации расстояние между конденсаторами C5, C6 и выводами 6, 8 должно быть минимальным. Чтобы напряжение гетеродина не влияло на выход смесителя микросхемы (выводы 10, 12), выполненного по балансной схеме, и соответственно на вход усилителя промежуточной частоты, необходимо обе половинки первичной обмотки трансформатора смесителя L2 изготовить симметрично по отношению к среднему отводу. Это достигается одновременной намоткой половин первичной обмотки в два провода.

В правильно спроектированном устройстве напряжение гетеродина на выводах 10, 12 не должно превышать 100-200 мВ во всем частотном диапазоне гетеродина

Эквивалентное сопротивления контура смесителя (между выводами 10, 12) с учетом подключаемой нагрузки (обычно фильтра с входным сопротивлением 1,2 кОм) желательно выбрать около 10кОм. Параметры режекторного фильтра L1C2 следует выбрать таким образом, чтобы он обеспечивал эффективное подавление частоты 465 кГц, то есть его сопротивление на этой частоте должно быть значительно ниже сопротивления нагрузки УВЧ, равного придлизительно 240 Ом. В то же время на частотах близких к промежуточной, в диапазоне длинных волн (408 кГц) и средних волн (525 кГц) контур не должен значительно шунтировать нагрузку УВЧ
