═ ═ ═ ═ Микросхема представляет собой усилитель мощности звуковой частоты с номинальной выходной мощность 15 Вт на нагрузку 4 Ома. Имеет защиту выходного каскада от короткого замыкания и перегрузок. Аналог микросхемы TDA2020. Содержит 150 интегральный элемента. Конструктивно оформлена в корпусе типа 201.14.-12. Масса не более 1,5 гр.
═
Корпус ИМС К174УН11
1 - питание +Uи.п.;3,12 - вывод задания режима; 5 - питание -Uи.п.; 7 - вход; 8 - обратная связь; 9,10 - коррекция; 14 - выход; |

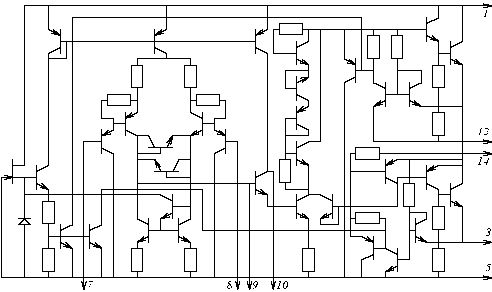

Принципиальная схема ИМС К174УН11

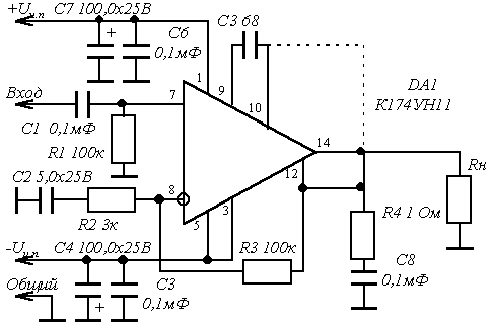

Типовая схема включения ИМС К174УН11
Электрические параметры
| ═ 1 ═ | ═ Номинальное напряжение питания (двухполярное) | ═ ± 17В ± 10% |
| ═ 2 ═ | ═ Ток потребления при Uп = ± 17 В, Uвх = 0 В не более | ═ 100 мА |
| ═ 3 ═ | ═ Выходная мощность при Uп = ± 17 В, Rн = 4 Ома, Кг = 1% | ═ 15 Вт |
| ═ 4 ═ ═ |
═ Коэффициент гармоник при Uп = ± 17 В, Rн = 4 Ома, ═ Рвых = 0,15┘15 Вт |
═ ═ 1 % |
| ═ 5 ═ ═ |
═ Максимальное входное напряжение при Uп = ± 17 В, ═ Рвых = 10 Вт не более |
═ ═ 250 мВ |
| ═ 6 ═ | ═ Напряжение шумов на выходе при Uп = ± 17 В, Rн = 4 Ома ═ ═ | ═ 1,0 мВ |
| ═ 7 ═ | ═ Коэффициент подавления пульсаций частотой 100 Гц | ═ 45 Дб |
| ═ 8 ═ | ═ Входное сопротивление при Uп = ± 17 В, fвх = 1 кГц | ═ 100 кОм |
Предельно допустимые режимы эксплуатации
| ═ 1 ═ | ═ Напряжение питания | ═ ± 5 ┘ ± 18 В |
| ═ 2 ═ | ═ Максимальный ток нагрузки при Uп = ± 17 В, Rн = 0,1 Ома ═ | ═ 2,4 А |
| ═ 3 ═ | ═ Максимальное входное напряжение | ═ 10 В |
| ═ 4 ═ ═ |
═ Тепловое сопротивление: ═ кристалл-среда |
═ ═ 70°С/Вт |
| ═ 5 ═ | ═ Температура окружающей среды | ═ - 10 ┘+ 55°С |
| ═ 6 ═ | ═ Температура кристалла | ═ + 150 °С |
Общие рекомендации по применению
═ ═ ═ ═ При проведении монтажных операций допускается не более трех перепаек выводов микросхемы. Температура пайки 235 ± 5°С, расстояние от корпуса до места пайки на более 1,5 мм, продолжительность пайки не более 6 с.
═ ═ ═ ═ Рекомендуется использовать микросхему только в типовой схеме включения. Не допускается эксплуатация микросхемы без дополнительного теплоотвода.
═ ═ ═ ═ При эксплуатации микросхемы необходимо предусмотреть ее защиту от случайного увеличения напряжения питания. Допустимое значение статического потенциала 200 В.
Литература
Микросхемы для бытовой радиоаппаратуры: Справочник /И. В. Новачек, В. М. Петухов, И. П. Блудов, А. В. Юровский. - Москва: КУБК-а, 1995г. - 384с.:ил.
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:КУБК-а, 1996г. - 640с.:ил.
Аналоговые интегральные микросхемы: Справочник /А .Л. Булычев, В. И. Галкин, В. А. Прохоренко. - 2-е издание, переработанное и дополненное - Минск: Беларусь, 1993г. - 382с.
