К548УН1А, К548УН1Б, К548УН1В - двухканальный малошумящий предварительный усилительЭлектрическая схема К548УН1
Схемы применения
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература
Микросхемы представляют собой двухканальный малошумящий усилитель для предварительного усиления сигналов частотой до 1 МГц для применения в высококачественной стереофонической бытовой и студийной аппаратуре записи и воспроизведения звука, а также для использования в измерительной аппаратуре (анализаторы спектра, измерители нелинейных искажений, широкополосные усилители). Усилитель имеет встроенный стабилизатор напряжения, внутреннюю частотную коррекцию, защиту от короткого замыкания. Корпус типа 201.14-1, масса не более 1 г.
Корпус ИМС К548УН1
|

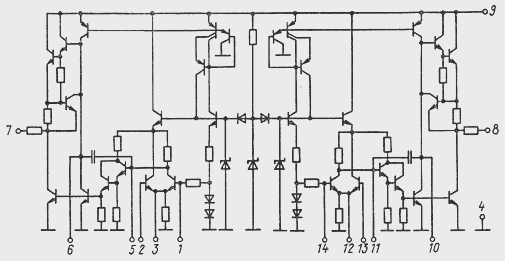

Электрическая схема К548УН1
|
|
1 - вход неинвертирующий 1; 2 - вход инвертирующий 1; 3 - общий эмиттер 1; 4 - земля; 5,6 - коррекция 1; 7 - выход 1; 8 - выход 2; 9 - напряжение питания; 10,11 - коррекция 2; 12 - общий эмиттер 2; 13 - вход инвертирующий 2; 14 - вход неинвертирующий 2; |

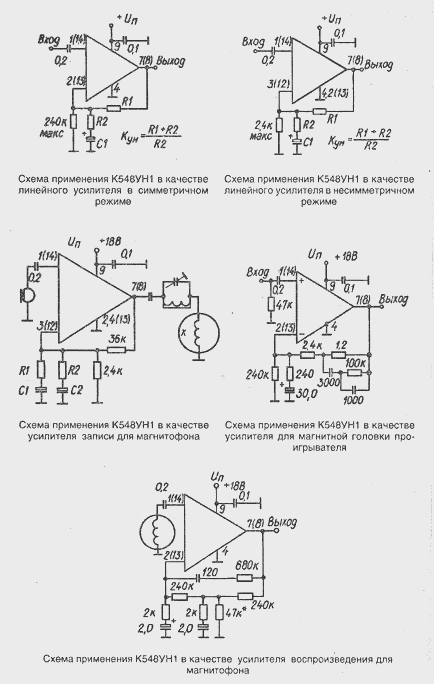

Схемы применения
Электрические параметры
| 1 | Номинальное напряжение питания | 12 В + 10 % |
| 2 | Максимальное выходное напряжение | (Uп-3) В |
| 3 |
Напряжение шумов приведенное ко входу К548УН1А К548УН1Б К548УН1В |
не более 0,7 мкВ не более 1 мкВ не более 1,6 мкВ |
| 4 | Ток потребления при Uвых=5 В + 20 % | не более 15 мА |
| 5 | Коэффициент усиления напряжения в несимметричном режиме при Uвых=2 В, f=100 Гц, Rн=10 кОм | не менее 5.104 |
| 6 | Коэффициент ослабления выходного сигнала соседнего канала при Uвых=2 В, f=1 кГц, Kу=1000, Rr=600 Ом, Rн=10 кОм | 60 дБ |
| 7 |
Коэффициент влияния нестабильности источника питания к входному
напряжению К548УН1А К548УН1Б, К548УН1В |
100 дБ 110 дБ |
| 8 | Коэффициент нелинейных искажений при Uвых=2 В, f=1 кГц, Kу=50, Rн=2 кОм | не более 0,1 % |
| 9 | Частота единичного усиления | 20 МГц |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания (кратковременное) | не более 30 В |
| 2 | Входное напряжение | не более 300 мВ |
| 3 | Температура окружающей среды | -60...+85 °C |
Зарубежные аналоги
LM381
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
