К548УН3 - усилитель для миниатюрных слуховых аппаратов с максимальным выходным акустическим давлением до 132 дБ.Схема применения
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература
Микросхема представляет собой усилитель для миниатюрных слуховых аппаратов с максимальным выходным акустическим давлением до 132 дБ. Может применяться также в приборах для научных исследований. В состав ИС входят малошумящий предусилитель с регулируемым коэффициентом усиления и выходной усилитель мощности. Имеется возможность введения регулировки тембра телефонной катушки, ограничителя уровня выходного сигнала. Корпус типа 4151.12-1, масса не более 1 г.

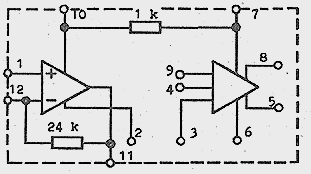

Функциональная схема К548УН1
|
1 - вход неинвертирующий ; 2 - "земля" предусилителя; 3 - вход усилителя мощности; 4,9,10 - конденсатор развязки по переменному току; 5,8 - выходы усилителя мощности; 6 - заземление усилителя мощности; 7 - напряжение питания Uп; 9 - регулировка тока покоя выходного усилителя; 11 - выход предусилителя; 12 - напряжение питания -Uп; |
Схема применения
Электрические параметры
| 1 | Номинальное напряжение питания | 1,3 В + 15 % |
| 2 | Выходное напряжение предусилителя | 0,2 В |
| 3 | Выходное напряжение выходного усилителя | 0,6 В |
| 4 | Напряжение шумов приведенное ко входу при f=100...5000 Гц | не более 1,5 мкВ |
| 5 | Ток потребления при Uвых=0 | не более 2 мА |
| 6 | Общий коэффициент усиления при Rн=600 Ом, f=1 кГц | не менее 4.103 |
| 7 | Коэффициент усиления предусилителя в типовой схеме включения при Rн=20 кОм, Uвых=0,6 В | 40 дБ |
| 8 | Коэффициент усиления выходного усилителя при при Rн=600 Ом, f=1 кГц | 50...150 |
| 9 | Коэффициент гармоник при Rн=600 Ом, Uвых=0,6 В | не более 10% |
| 10 | Верхняя граничная частота всего усилителя | 5 кГц |
| 11 | Входное сопротивление предусилителя, выходного усилителя | не менее 10 кОм |
Предельно допустимые режимы эксплуатации
| 1 |
Напряжение питания кратковременное |
0,9...2 В 3 В |
| 2 | Входное напряжение | не более 1 В |
| 3 | Сопротивление нагрузки | не менее 100 Ом |
| 4 | Температура окружающей среды | -60...+125 °C |
Зарубежные аналоги
LC549
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
