К554СА3А, К554СА3Б - компаратор напряжения с малым входным токомУсловное графическое обозначение
Электрическая схема
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература
Микросхемы изготовлены по биполярной технологии и представляют собой компаратор напряжения. Благодаря малым входным токам и большому коэффициенту усиления могут подключаться к высокоомным датчикам, использоваться в прецизионных преобразователях сигналов, генераторах импульсов. Предусмотрена возможность совместной работы с ЭСЛ-, ТТЛ- и МОП- схемами, для чего напряжение питания на коллектор выходного транзистора подается от внешнего источника в зависмости от типа логики. Корпус типа 201.14-1, масса не более 1 г.
Корпус К554СА3
|

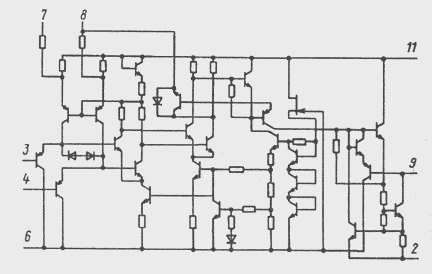

Электрическая схема
Электрические параметры
| 1 |
Номинальное напряжение питания Ucc1 Ucc2 |
15 В +10% -15 В +10% |
| 2 |
Напряжение смещения нуля К554СА3А К554СА3Б |
не более 6 мВ не более 7,5 мВ |
| 3 | Остаточное напряжение | не более 1,5 В |
| 4 |
Ток потребления от источника питания Ucc1 К554СА3А К554СА3Б от источника питания Ucc2 |
не более 6 мА не более 7,5 мА не более 5 мА |
| 5 |
Средний входной ток К554СА3А К554СА3Б |
не более 100 нА не более 250 нА |
| 6 |
Разность входных токов К554СА3А К554СА3Б |
не более 10 нА не более 50 мкА |
| 7 | Время задержки выключения | не более 300 нс |
| 8 | Коэффициент усиления напряжения | не менее 1,5.105 |
Предельно допустимые режимы эксплуатации
| 1 |
Напряжение питания Ucc1 Ucc2 |
13,5...16,5 В -13,5...-16,5 В |
| 2 | Значение статического потенциала | 200 В |
| 3 | Максимальное входное дифференциальное | 30 В |
| 4 | Синфазное входное напряжение | +15 В |
| 5 | Температура окружающей среды | -45...+85 °C |
Зарубежные аналоги
LM311N
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
|
