590КН10 - четырехканальный аналоговый ключ со схемой управления с малой амплитудой выбросов напряжения на аналоговом выходе

Особенности 590КН10

• Сопротивление R_ds (Ом) - 200
• Время включения (мкс) - 0,1
• Переключаемый сигнал (В) - ±1
• Напряжение питания (В) - +12; -12
• Корпус - FPC (402.16-18)
• Температурный режим -60°С до +85°С

К590КН10

Схема и назначение выводов К590КН10

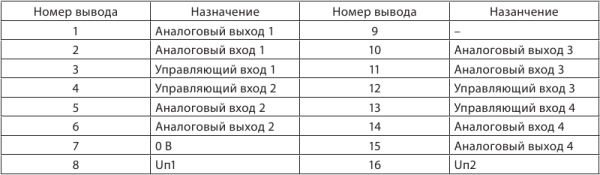

Назначение выводов: Ii - аналоговый вход (выход) Oi - аналоговый выход (вход) Vi - вход управления: Vi=L - ключ замкнут; Vi=H - ключ разомкнут. E+ положительное напряжение питания (+12 в). E- отрицательное напряжение питания (-12 в). Gnd- общий вывод (цифровая земля). вывод 9 не имеет соединений.

Корпус К590КН10

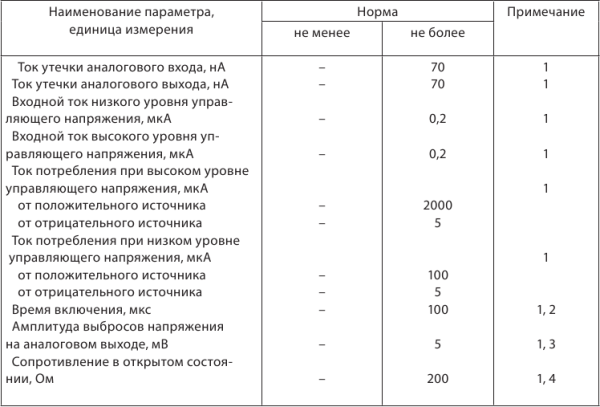

Электрические параметры К590КН10 при t = +25C

Примечания:
1. При напряжениях питания Uп1 от 10,8 до 13,2 В, Uп2 от ми нус 13,2 до минус 10,8 В, управляющем напряжении низ согласно кого уровня от 0 до 0,8 В, управляющем напряжении вы сокого уровня от 4 В до Uп1 , коммутируемом напряжении от минус 1 до 1 В. Величина управляющего напряжения высокого уровня не должна превышать величину Uп1.
2. При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
3. При напряжениях питания Uп1 от 10,8 до 13,2 В, Uп2 от минус 13,2 до минус 10,8 В, емкости нагрузки 1 нФ, со- противлении нагрузки более 10 кОм, сопротивлении генератора 300 Ом.
4. При коммутируемом токе 1 мА.

Документация (этикетка) в формате PDF - скачать К590КН10

Возможные аналоги К590КН10: DG308
