590КН13 - четырехканальный аналоговый ключ со схемой управления (однополюсное включение)

Особенности 590КН13

• Четыре независимых аналоговых ключа
• Расположение выводов идентично микросхемам 590КН132, 590КН1310
• Сопротивление R_ds (Ом) - 50
• Время включения (мкс) - 0,05
• Переключаемый сигнал (В) - ±15
• Напряжение питания (В) - +15; -15
• Корпус - DIP, FPC (402.16-18)
• Температурный режим -45°С до +70°С, -60°С до +85°С

К590КН13

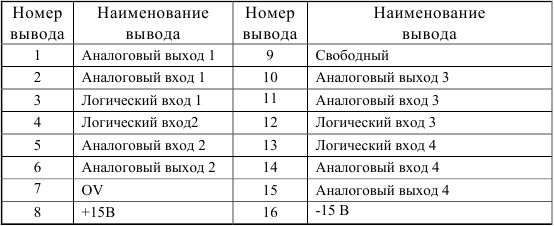

Схема и назначение выводов К590КН13

Назначение выводов: Ii - аналоговый вход (выход) Oi - аналоговый выход (вход) Vi - вход управления: Vi=L - ключ замкнут; Vi=H - ключ разомкнут E+ положительное напряжение питания (+12 в) E- отрицательное напряжение питания (-12 в) Gnd- общий вывод (цифровая земля) Вывод 9 не имеет соединений

Корпус К590КН13

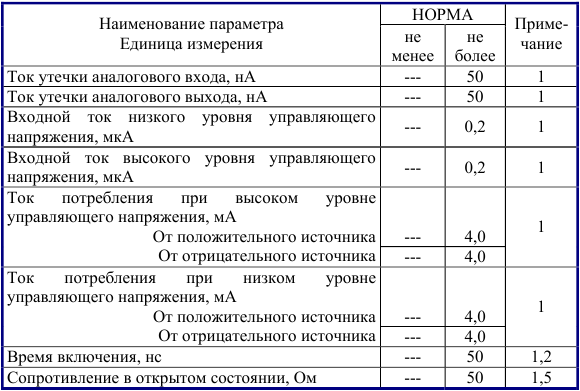

Электрические параметры К590КН13 при t = +25C

Примечания:
1. При напряжениях питания Ucc1 от 13,5 до 16,5В, Ucc2 от минус 16,5 до минус 13,5В, входном напряжении низкого уровня от 0 до 0,8В, входном напряжении высокого уровня от 4В до Ucc1 , коммутируемом напряжении от минус 15 до 15В. Величина входного напряжения высокого уровня не должна превышать величину Uсс1 ,а величина коммутируемого напряжения не должна превышать величину Uсс1 и не должна быть меньше величины Uсс2.
2. При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
3. При коммутируемом токе 10 мА.

Документация (этикетка) в формате PDF - скачать К590КН13

Возможные аналоги К590КН13: HI201S, HI401

КР590КН13

Схема и назначение выводов КР590КН13

Назначение выводов: Ii - аналоговый вход (выход) Oi - аналоговый выход (вход) Vi - вход управления: Vi=L - ключ замкнут; Vi=H - ключ разомкнут E+ положительное напряжение питания (+12 в) E- отрицательное напряжение питания (-12 в) Gnd- общий вывод (цифровая земля) Вывод 9 не имеет соединений

Корпус КР590КН13

Электрические параметры КР590КН13 при t = +25C

Примечания:
1. При напряжениях питания Ucc1 от 13,5 до 16,5В, Ucc2 от минус 16,5 до минус 13,5В, входном напряжении низкого уровня от 0 до 0,8В, входном напряжении высокого уровня от 4В до Ucc1 , коммутируемом напряжении от минус 15 до 15В. Величина входного напряжения высокого уровня не должна превышать величину Uсс1 ,а величина коммутируемого напряжения не должна превышать величину Uсс1 и не должна быть меньше величины Uсс2.
2. При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
3. При коммутируемом токе 10 мА.

Документация (этикетка) в формате PDF - скачать КР590КН13

Возможные аналоги КР590КН13: HI201S, HI401
