590КН14 - коммутирующая матрица (4x4) со схемой управления, предназначенная для переключения аналоговых или цифровых сигналов590КН14 - коммутирующая матрица (4x4) со схемой управления, предназначенная для переключения аналоговых или цифровых сигналов
Особенности 590КН14
- Сопротивление Rds (Ом) - 100
- Время включения (мкс) - 0,5
- Переключаемый сигнал (В) - ±15
- Напряжение питания (В) - +15; -15
- Корпус - DIP, FPC (402.16-18)
- Температурный режим -45°С до +70°С, -60°С до +85°С
К590КН14
Схема и назначение выводов К590КН14
 |

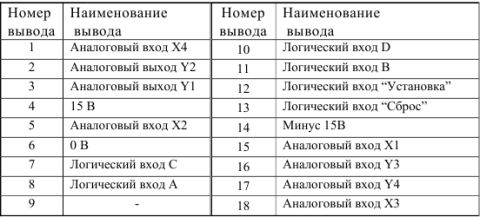

Назначение выводов: X1-X4- аналоговые входы (выходы) Y1-Y4- аналоговый выходы (входы) A0-A3- управляющий код Ck- тактовый вход Cl- сброс регистра E+ положительное напряжение питания (+15 в) E- отрицательное напряжение питания (-15 в) Gnd- общий вывод (цифровая земля) |
Таблица функционирования
| Логические входы A0 A1 A2 A3 | Канал открыт |
| 0 0 0 0 | X1 Y1 |
| 1 0 0 0 | X2 Y1 |
| 0 1 0 0 | X3 Y1 |
| 1 1 0 0 | X4 Y1 |
| 0 0 1 0 | X1 Y2 |
| 1 0 1 0 | X2 Y2 |
| 0 1 1 0 | X3 Y2 |
| 1 1 1 0 | X4 Y2 |
| 0 0 0 1 | X1 Y3 |
| 1 0 0 1 | X2 Y3 |
| 0 1 0 1 | X3 Y3 |
| 1 1 0 1 | X4 Y3 |
| 0 0 1 1 | X1 Y4 |
| 1 0 1 1 | X2 Y4 |
| 0 1 1 1 | X3 Y4 |
| 1 1 1 1 | X4 Y4 |
Корпус К590КН14

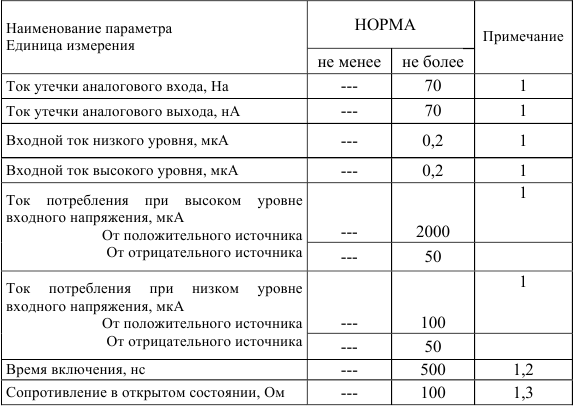

Электрические параметры К590КН14 при t = +25C
- Примечания:
- При напряжениях питания Un1 от 13,5 до 16,5В, Un2 от минус 16,5 до минус 13,5В, входном напряжении низкого уровня (U0вх) от 0 до 0,8В, входном напряжении высокого уровня (U1вх) от 4В до Un1 , коммутируемом напряжении (Uком) от минус 15 до 15В. Величина U1вх не должна превышать величину Un1 ,а величина Uком не должна превышать величину Un1 и не должна быть меньше величины Un2.
- При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
- При коммутируемом токе 1 мА.
Документация (этикетка) в формате PDF - скачать К590КН14
Возможные аналоги К590КН14: CD22100
