590КН2 - четырехканальный МОП-ключ со схемой управления для коммутации напряжений от минус 10В до 10В.

Особенности 590КН2

• Сопротивление R_ds (Ом) - 100
• Время включения (мкс) - 0,5
• Переключаемый сигнал (В) - ±10
• Напряжение питания (В) - +12; -12
• Корпус - DIP, FPC (402.16-18)
• Температурный режим -45°С до +70°С, -60°С до +85°С

К590КН2

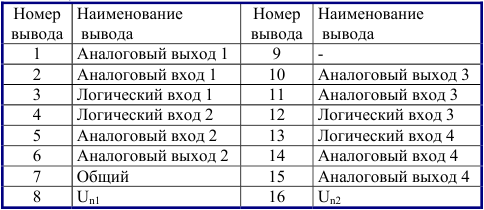

Схема и назначение выводов К590КН2

Назначение выводов: Ii - аналоговый вход (выход) Oi - аналоговый выход (вход) Vi - вход управления: Vi=L - ключ замкнут; Vi=H - ключ разомкнут. E+ положительное напряжение питания (+12 в). E- отрицательное напряжение питания (-12 в). Gnd- общий вывод (цифровая земля). вывод 9 не имеет соединений.

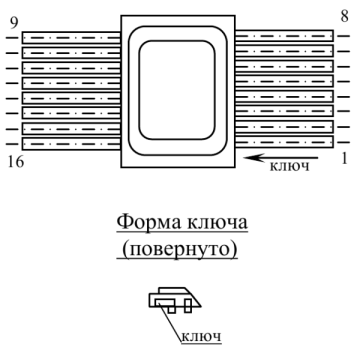

Корпус К590КН2

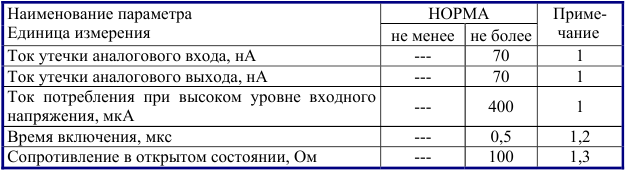

Электрические параметры К590КН2 при t = +25C

Примечания:
1. При напряжениях питания Un1 от 10,8 до 13,2В, Un2 от минус 13,2 до минус 10,8В, входном напряжении низкого уровня от 0 до 0,8В, входном напряжении высокого уровня от 4,1В до 13,2В, коммутируемом напряжении от минус 10 до 10В. Величина входного напряжения высокого уровня не должна превышать величину Un1.
2. При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
3. При коммутируемом токе 1 мА.

Документация (этикетка) в формате PDF - скачать К590КН2

Возможные аналоги К590КН2: HI1800

КР590КН2

Схема и назначение выводов КР590КН2

Назначение выводов: Ii - аналоговый вход (выход) Oi - аналоговый выход (вход) Vi - вход управления: Vi=L - ключ замкнут; Vi=H - ключ разомкнут. E+ положительное напряжение питания (+12 в). E- отрицательное напряжение питания (-12 в). Gnd- общий вывод (цифровая земля). вывод 9 не имеет соединений.

Корпус КР590КН2

Электрические параметры КР590КН2 при t = +25C

Примечания:
1. При напряжениях питания Un1 от 10,8 до 13,2В, Un2 от минус 13,2 до минус 10,8В, входном напряжении низкого уровня от 0 до 0,8В, входном напряжении высокого уровня от 4,1В до 13,2В, коммутируемом напряжении от минус 10 до 10В. Величина входного напряжения высокого уровня не должна превышать величину Un1.
2. При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
3. При коммутируемом токе 1 мА.

Документация (этикетка) в формате PDF - скачать КР590КН2

Возможные аналоги КР590КН2: HI1800
