590КН25 - низкоомный скоростной двухканальный аналоговый ключ с управлением

Особенности 590КН25

К590КН25

Функциональная схема

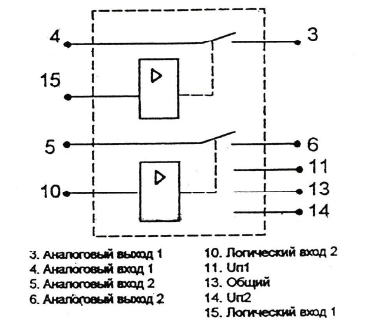

Схема и назначение выводов К590КН25

Назначение выводов

Корпус К590КН25

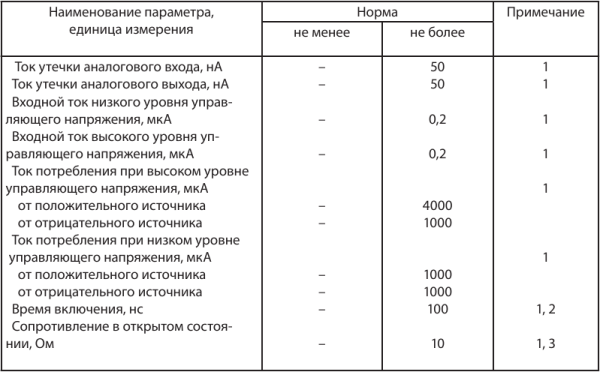

Электрические параметры К590КН25 при t = +25C

    Примечания:
  1. При напряжениях питания Uп1 от 13,5 до 16,5 В, Uп2 от минус 16,5 до минус 13,5 В, управляющих напряжениях низкого уровня от 0 до 0,8 В, управляющих напряжениях высокого уровня от 4 В до Uп1, коммутируемом на пряжении от минус 15 до 15 В. Управляющее напряжение высокого уровня должно быть не более Uп1, а абсолютная величина Uп1, Uп2 должна превышать абсолютную величину коммутируемого напряжения не менее, чем на 0,5 В.
  2. При измерении времени включения сопротивление нагрузки не более 1 кОм, емкость нагрузки не более 40 пФ.
  3. При измерении сопротивления в открытом состоянии коммутируемый ток 10 мА.

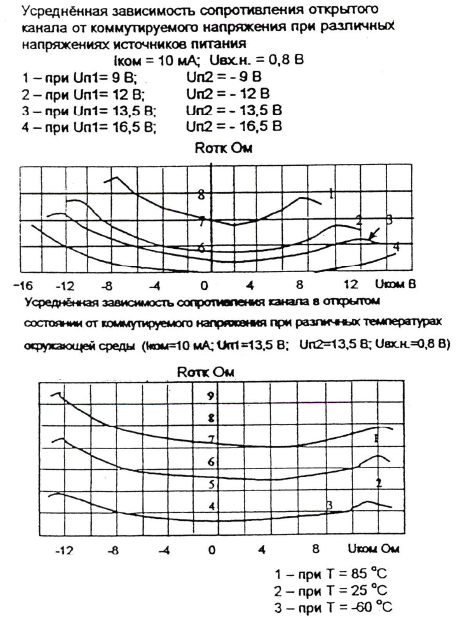

Зависимость сопротивления открытого канала от коммутируемого напряжения

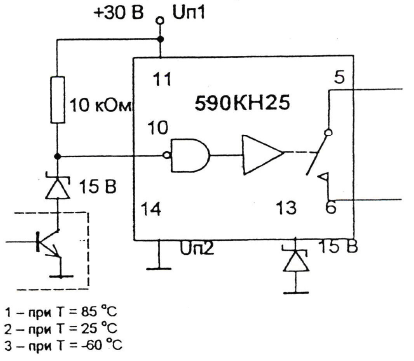

Схема включения с однополярным питанием 30В

Документация (этикетка) в формате PDF:

скачать К590КН25
скачать К590КН25
