590КН26 - восьмиканальный (8x1) быстродействующий аналоговый коммутатор с дешифратором.

Особенности 590КН26

• Сопротивление R_ds (Ом) - 50
• Время включения (мкс) - 0,1
• Переключаемый сигнал (В) - ±15
• Напряжение питания (В) - +15; -15
• Корпус - FPC (402.16-18)
• Температурный режим -60°С до +125°С

К590КН26

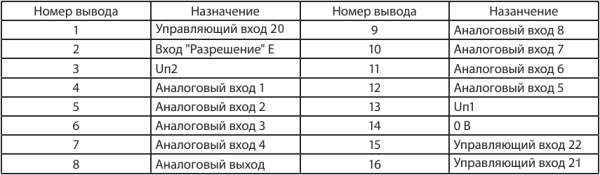

Назначение выводов К590КН26

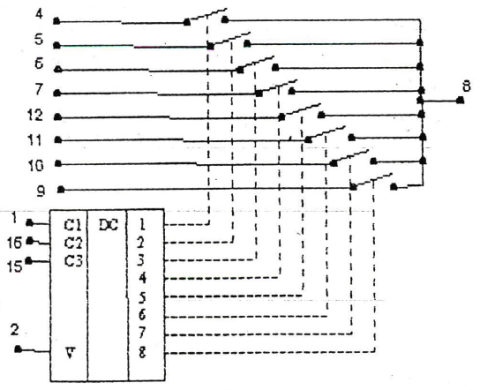

Функциональная схема К590КН26

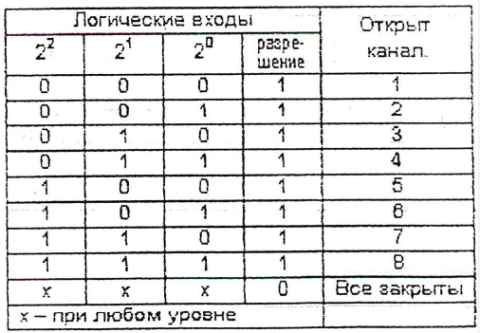

Таблица истиности К590КН26

Корпус К590КН26

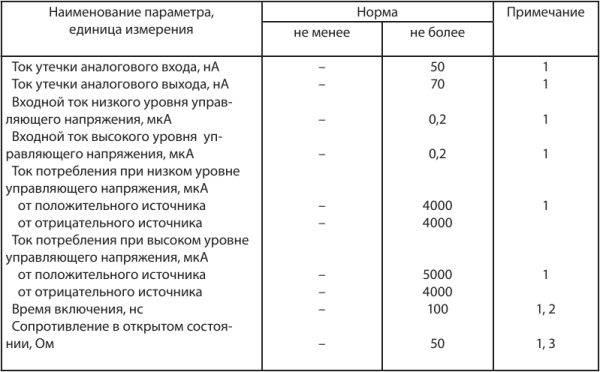

Электрические параметры К590КН26 при t = +25C

Примечания:
1. При напряжениях питания Uп1 от 13,5 до 16,5 В, Uп2 от минус 16,5 до минус 13,5 В, управляющих напряжениях низкого уровня от 0 до 0,8 В, управляющих напряжениях высокого уровня от 4 В до Uп1, коммутируемом на пряжении от минус 15 до 15 В. Управляющее напряжение высокого уровня должно быть не более Uп1, а абсолютная величина Uп1, Uп2 должна превышать абсолютную величину коммутируемого напряжения не менее, чем на 0,5 В.
2. При измерении времени включения сопротивление нагрузки не более 1 кОм, емкость нагрузки не более 40 пФ.
3. При измерении сопротивления в открытом состоянии коммутируемый ток 10 мА.

Документация (этикетка) в формате PDF:
