590КН3 - восьмиканальный (4x2) аналоговый коммутатор с дешифратором для коммутации напряжений от минус 15В до 15В590КН3 - восьмиканальный (4x2) аналоговый коммутатор с дешифратором для коммутации напряжений от минус 15В до 15В.
Особенности 590КН3
- Сопротивление Rds (Ом) - 300
- Время включения (мкс) - 0,3
- Переключаемый сигнал (В) - ±15
- Напряжение питания (В) - +15; -15
- Корпус - DIP, FPC (402.16-18)
- Температурный режим -45°С до +70°С, -60°С до +85°С
КР590КН3
К590КН3

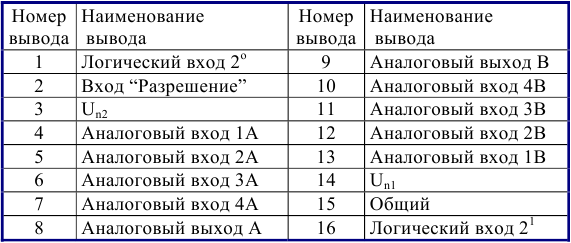

Схема и назначение выводов К590КН3
 |
Назначение выводов: I00-I03 - аналоговые входы (выходы) мультиплексирующиеся на выход O0. I10-I13 - аналоговые входы (выходы) мультиплексирующиеся на выход O1. O0, O1 - аналоговые выходы (входы). A,B - адрес (выбор соединения). En - разрешение: En=L - выход изолирован от входов (закрыто); En=H - выход соединен с адресуемым входом (открыто). E+ положительное напряжение питания (+5 в). E- отрицательное напряжение питания (-15 в). Gnd- общий вывод (цифровая земля). |
Корпус К590КН

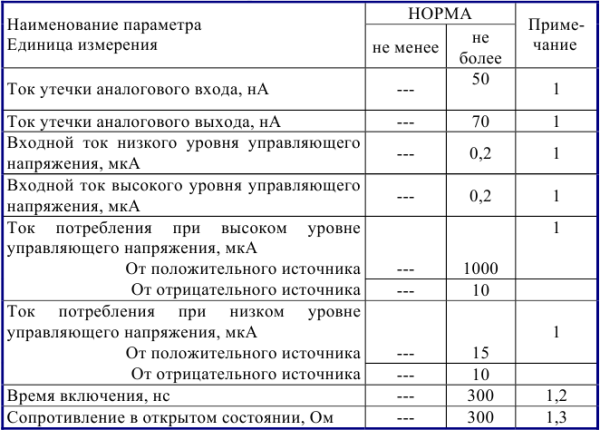

Электрические параметры К590КН при t = +25C
- Примечания:
- При напряжениях питания Un1 от 13,5 до 16,5В, Un2 от минус 16,5 до минус 13,5В, входном напряжении низкого уровня от 0 до 0,8В, входном напряжении высокого уровня от 4В до Un1 , коммутируемом напряжении от минус 15 до 15В. Величина входного напряжения высокого уровня не должна превышать величину Un1 ,а величина коммутируемого напряжения не должна превышать величину Un1 и не должна быть меньше величины Un2.
- При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
- При коммутируемом токе 1 мА.
Документация (этикетка) в формате PDF - скачать К590КН3
Возможные аналоги К590КН3: HI509
КР590КН3
Схема и назначение выводов КР590КН3
|
Назначение выводов: I00-I03 - аналоговые входы (выходы) мультиплексирующиеся на выход O0. I10-I13 - аналоговые входы (выходы) мультиплексирующиеся на выход O1. O0, O1 - аналоговые выходы (входы). A,B - адрес (выбор соединения). En - разрешение: En=L - выход изолирован от входов (закрыто); En=H - выход соединен с адресуемым входом (открыто). E+ положительное напряжение питания (+5 в). E- отрицательное напряжение питания (-15 в). Gnd- общий вывод (цифровая земля). |
Корпус КР590КН
Электрические параметры КР590КН при t = +25C
- Примечания:
- При напряжениях питания Un1 от 13,5 до 16,5В, Un2 от минус 16,5 до минус 13,5В, входном напряжении низкого уровня от 0 до 0,8В, входном напряжении высокого уровня от 4В до Un1 , коммутируемом напряжении от минус 15 до 15В. Величина входного напряжения высокого уровня не должна превышать величину Un1 ,а величина коммутируемого напряжения не должна превышать величину Un1 и не должна быть меньше величины Un2.
- При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
- При коммутируемом токе 1 мА.
Документация (этикетка) в формате PDF - скачать КР590КН3
Возможные аналоги КР590КН3: HI509
|
