590КН4 - четырехканальный аналоговый ключ со схемой управления (однополюсное включение) для коммутации напряжений от минус 15В до 15В590КН4 - четырехканальный аналоговый ключ со схемой управления (однополюсное включение) для коммутации напряжений от минус 15В до 15В.
Особенности 590КН4
- Сопротивление Rds (Ом) - 75
- Время включения (мкс) - 0,15 - 0,3
- Переключаемый сигнал (В) - ±15
- Напряжение питания (В) - +15; -15
- Корпус - DIP, FPC (402.16-18)
- Температурный режим -45°С до +70°С, -60°С до +85°С
КР590КН4
К590КН4
Схема и назначение выводов К590КН4
 |
Назначение выводов: Iij - аналоговые входы (выходы). OIij - аналоговые выходы (входы). V - вход разрешения: Vi=H - Ii0 и Oi0 замкнуты, Ii1 и Oi1 разомкнуты. Vi=L - Ii0 и Oi0 разомкнуты, Ii1 и Oi1 замкнуты. E+ положительное напряжение питания (+15 в). E- отрицательное напряжение питания (-15 в). Gnd- общий вывод (цифровая земля). |

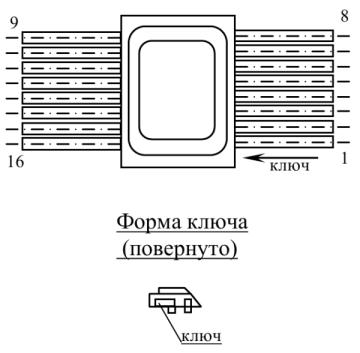

Корпус К590КН4

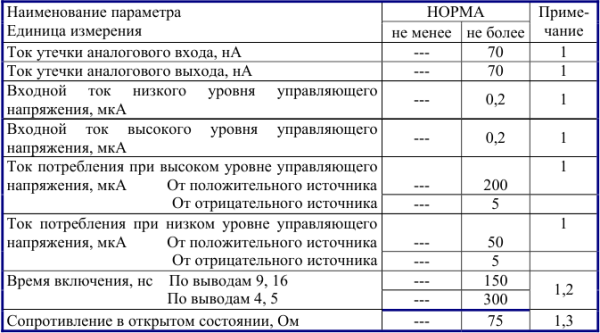

Электрические параметры К590КН4 при t = +25C
- Примечания:
- При напряжениях питания Un1 от 13,5 до 16,5В, Un2 от минус 16,5 до минус 13,5В, входном напряжении низкого уровня от 0 до 0,8В, входном напряжении высокого уровня от 4В до Un1 , коммутируемом напряжении от минус 15 до 15В. Величина входного напряжения высокого уровня не должна превышать величину Un1 ,а величина коммутируемого напряжения не должна превышать величину Un1 и не должна быть меньше величины Un2.
- При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
- При коммутируемом токе 1 мА.
Документация (этикетка) в формате PDF - скачать К590КН4
Возможные аналоги К590КН4: HI303
КР590КН4
Схема и назначение выводов КР590КН4
|
Назначение выводов: Iij - аналоговые входы (выходы). OIij - аналоговые выходы (входы). V - вход разрешения: Vi=H - Ii0 и Oi0 замкнуты, Ii1 и Oi1 разомкнуты. Vi=L - Ii0 и Oi0 разомкнуты, Ii1 и Oi1 замкнуты. E+ положительное напряжение питания (+15 в). E- отрицательное напряжение питания (-15 в). Gnd- общий вывод (цифровая земля). |

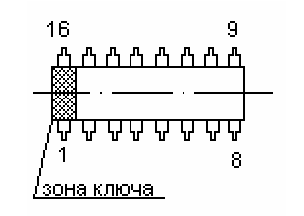

Корпус КР590КН4
Электрические параметры КР590КН4 при t = +25C
- Примечания:
- При напряжениях питания Un1 от 13,5 до 16,5В, Un2 от минус 16,5 до минус 13,5В, входном напряжении низкого уровня от 0 до 0,8В, входном напряжении высокого уровня от 4В до Un1 , коммутируемом напряжении от минус 15 до 15В. Величина входного напряжения высокого уровня не должна превышать величину Un1 ,а величина коммутируемого напряжения не должна превышать величину Un1 и не должна быть меньше величины Un2.
- При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
- При коммутируемом токе 1 мА.
Документация (этикетка) в формате PDF - скачать КР590КН4
Возможные аналоги КР590КН4: HI303
|
