590КН5 - четырехканальный аналоговый ключ со схемой управления (однополюсное включение) для коммутации напряжений от минус 15В до 15В.

Особенности 590КН5

• Сопротивление R_ds (Ом) - 70
• Время включения (мкс) - 0,3
• Переключаемый сигнал (В) - ±15
• Напряжение питания (В) - +15; +5; -15
• Корпус - DIP, FPC (402.16-18)
• Температурный режим -45°С до +70°С, -60°С до +85°С

К590КН5

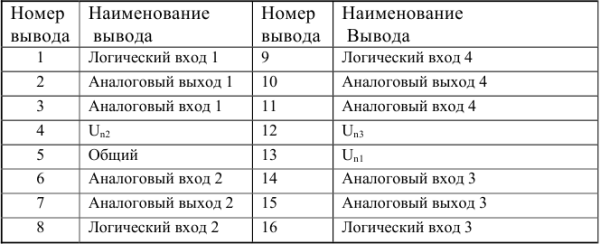

Схема и назначение выводов К590КН5

Назначение выводов: Ii - аналоговый вход (выход) Oi - аналоговый выход (вход) Vi - вход управления: Vi=L - ключ замкнут; Vi=H - ключ разомкнут E+ положительное напряжение питания (+15 в) E- отрицательное напряжение питания (-15 в) E3 положительное напряжение питания (+5 в) Gnd- общий вывод (цифровая земля)

Корпус К590КН5

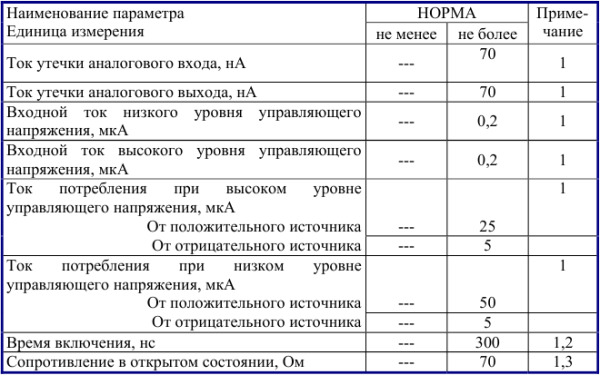

Электрические параметры К590КН5 при t = +25C

Примечания:
1. При напряжениях питания Un1 от 13,5 до 16,5В, Un2 от минус 16,5 до минус 13,5В, Un3 от 4,5 до 5,5В, входном напряжении низкого уровня от 0 до 0,8В, входном напряжении высокого уровня от 4В до Un3 , коммутируемом напряжении от минус 15 до 15В. Величина входного напряжения высокого уровня не должна превышать величину Un3 и должна быть не менее (Un3-0,5) ,а величина коммутируемого напряжения не должна превышать величину Un1 и не должна быть меньше величины Un2.
2. При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
3. При коммутируемом токе 1 мА.

Документация (этикетка) в формате PDF - скачать К590КН5

Возможные аналоги К590КН5: DG201

КР590КН5

Схема и назначение выводов КР590КН5

Назначение выводов: Ii - аналоговый вход (выход) Oi - аналоговый выход (вход) Vi - вход управления: Vi=L - ключ замкнут; Vi=H - ключ разомкнут E+ положительное напряжение питания (+15 в) E- отрицательное напряжение питания (-15 в) E3 положительное напряжение питания (+5 в) Gnd- общий вывод (цифровая земля)

Корпус КР590КН5

Электрические параметры КР590КН5 при t = +25C

Примечания:
1. При напряжениях питания Un1 от 13,5 до 16,5В, Un2 от минус 16,5 до минус 13,5В, Un3 от 4,5 до 5,5В, входном напряжении низкого уровня от 0 до 0,8В, входном напряжении высокого уровня от 4В до Un3 , коммутируемом напряжении от минус 15 до 15В. Величина входного напряжения высокого уровня не должна превышать величину Un3 и должна быть не менее (Un3-0,5) ,а величина коммутируемого напряжения не должна превышать величину Un1 и не должна быть меньше величины Un2.
2. При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
3. При коммутируемом токе 1 мА.

Документация (этикетка) в формате PDF - скачать КР590КН5

Возможные аналоги КР590КН5: DG201
