Параметры биполярных транзисторов серии КТ3117| Наимен. | тип | Uкбо(и),В | Uкэо(и), В | Iкmax(и), мА | Pкmax(т), Вт | h21э | Iкбо, мкА | fгр., МГц | Кш, Дб |
| КТ3117А | 60 | 60 | 400(800) | 0.3 | 40-200 |  10 |  200 | - | |
| КТ3117Б | 75 | 75 | 400(800) | 0.3 | 100-300 | 10 | 200 | - |

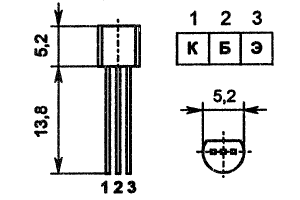

Корпус:
| Наимен. | тип | Uкбо(и),В | Uкэо(и), В | Iкmax(и), мА | Pкmax(т), Вт | h21э | Iкбо, мкА | fгр., МГц | Кш, Дб |
| КТ3117А1 | 60 | 60 | 400(800) | 0.3 | 40-200 | 10 | 200 | - |

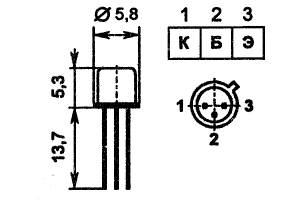

Корпус:
| Uкбо | - Максимально допустимое напряжение коллектор-база |
| Uкбои | - Максимально допустимое импульсное напряжение коллектор-база |
| Uкэо | - Максимально допустимое напряжение коллектор-эмиттер |
| Uкэои | - Максимально допустимое импульсное напряжение коллектор-эмиттер |
| Iкmax | - Максимально допустимый постоянный ток коллектора |
| Iкmax и | - Максимально допустимый импульсный ток коллектора |
| Pкmax | - Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода |
| Pкmax т | - Максимально допустимая постоянная рассеиваемая мощность коллектора с теплоотводом |
| h21э | - Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером |
| Iкбо | - Обратный ток коллектора |
| fгр | - граничная частота коэффициента передачи тока в схеме с общим эмиттером |
| Кш | - коэффициент шума биполярного транзистора |
|
