Параметры биполярных транзисторов серии КТ315| Наимен. | тип | Uкбо(и),В | Uкэо(и), В | Iкmax(и), мА | Pкmax(т), Вт | h21э | Iкбо, мкА | fгр., МГц | Кш, Дб |
| КТ315А | 25 | 25 | 100 | 0.15 | 30-120 |  0.5 |  250 | - | |
| КТ315Б | 20 | 20 | 100 | 0.15 | 50-350 | 0.5 | 250 | - | |
| КТ315В | 40 | 40 | 100 | 0.15 | 30-120 | 0.5 | 250 | - | |
| КТ315Г | 35 | 35 | 100 | 0.15 | 50-350 | 0.5 | 250 | - | |
| КТ315Г1 | 35 | 35 | 100 | 0.15 | 100-350 | 0.5 | 250 | - | |
| КТ315Д | 40 | 40 | 100 | 0.15 | 20-90 | 0.6 | 250 | - | |
| КТ315Е | 35 | 35 | 100 | 0.15 | 50-350 | 0.6 | 250 | - | |
| КТ315Ж | 20 | 20 | 50 | 0.1 | 30-250 | 0.01 | 250 | - | |
| КТ315И | 60 | 60 | 50 | 0.1 | 30 | 0.1 | 250 | - | |
| КТ315Н | 20 | 20 | 100 | 0.1 | 50-350 | 0.6 | 250 | - | |
| КТ315Р | 35 | 35 | 100 | 0.1 | 150-350 | 0.5 | 250 | - |

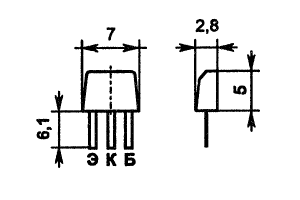

Корпус:
| Uкбо | - Максимально допустимое напряжение коллектор-база |
| Uкбои | - Максимально допустимое импульсное напряжение коллектор-база |
| Uкэо | - Максимально допустимое напряжение коллектор-эмиттер |
| Uкэои | - Максимально допустимое импульсное напряжение коллектор-эмиттер |
| Iкmax | - Максимально допустимый постоянный ток коллектора |
| Iкmax и | - Максимально допустимый импульсный ток коллектора |
| Pкmax | - Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода |
| Pкmax т | - Максимально допустимая постоянная рассеиваемая мощность коллектора с теплоотводом |
| h21э | - Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером |
| Iкбо | - Обратный ток коллектора |
| fгр | - граничная частота коэффициента передачи тока в схеме с общим эмиттером |
| Кш | - коэффициент шума биполярного транзистора |
|
