Наимен.типUкбо(и),ВUкэо(и), ВIкmax(и), мАPкmax(т), Втh21эIкбо, мкАfгр., МГцUкэн, В
КТ626А
p-n-p
4545500(1500)(6.5)40-250<=10=>75<1
КТ626Б6060500(1500)(6.5)30-100<=50=>75<1
КТ626В8080500(1500)(6.5)40-120<=50=>45<1
КТ626Г2020500(1500)(6.5)15-60<=150=>45<1
КТ626Д2020500(1500)(6.5)40-250<=150=>45<1

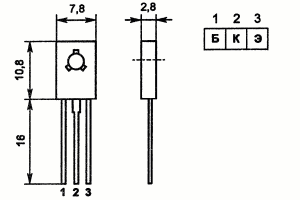

Корпус:
КТ626 package view

Uкбо - Максимально допустимое напряжение коллектор-база
Uкбои - Максимально допустимое импульсное напряжение коллектор-база
Uкэо - Максимально допустимое напряжение коллектор-эмиттер
Uкэои - Максимально допустимое импульсное напряжение коллектор-эмиттер
Iкmax - Максимально допустимый постоянный ток коллектора
Iкmax и - Максимально допустимый импульсный ток коллектора
Pкmax - Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода
Pкmax т - Максимально допустимая постоянная рассеиваемая мощность коллектора с теплоотводом
h21э - Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером
Iкбо - Обратный ток коллектора
fгр - граничная частота коэффициента передачи тока в схеме с общим эмиттером
Uкэн - напряжение насыщения коллектор-эмиттер

Мне нравится



Евгений пишет...

Спасибо, много ценной инфоррмации

04/12/2013 01:49:28

Николай пишет...

Вся информация представлена очень удобно и понятно

19/09/2014 10:17:17

николай пишет...

Спсба. Какой иностранный аналог существует?

12/06/2015 20:28:38

Константин. пишет...

"Какой иностранный аналог существует?"
Чтоб не искать долго эквивалентную замену, я купил "GM328 transistor tester ESR meter" на eBay (около 1000 руб). Когда потребовалась замена КТ626А, то просто взял горсть выпаянных когда-то с плат иностранных транзисторов в похожем корпусе, 5-10 минут проб (большинство полевые транзисторы были) и аналог КТ626А был найден с средним h21э=120.

25/06/2015 23:44:22

Сергей пишет...

Потрясающие положительные отзывы написали сами авторы страницы.
Ибо распложение выводов указано неверно.

24/01/2017 18:45:35

Александр пишет...

Сергей, лошара, у 626 наоборот выводы если не знал) Так что все верно.

26/01/2017 10:06:25

Евгений пишет...

заменить можно на bd140, только выводы наоборот

06/11/2017 12:18:56

Сергей С. пишет...

Выводы верно.
Встречается даташит с выводами не верными.
Сам столкнулся.

17/03/2019 18:03:43
