Параметры биполярных транзисторов серии КТ815| Наимен. | тип | Uкбо(и),В | Uкэо(и), В | Iкmax(и), мА | Pкmax(т), Вт | h21э | Iкбо, мкА | fгр., МГц | Uкэн, В |
| КТ815А | 40 | 30 | 1500(3000) | 1(10) | 40-275 |  50 |  3 | <0.6 | |
| КТ815Б | 50 | 45 | 1500(3000) | 1(10) | 40-275 | 50 | 3 | <0.6 | |
| КТ815В | 70 | 65 | 1500(3000) | 1(10) | 40-275 | 50 | 3 | <0.6 | |
| КТ815Г | 100 | 85 | 1500(3000) | 1(10) | 30-275 | 50 | 3 | <0.6 |

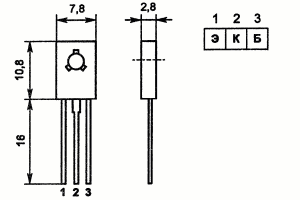

Корпус:
| Uкбо | - Максимально допустимое напряжение коллектор-база |
| Uкбои | - Максимально допустимое импульсное напряжение коллектор-база |
| Uкэо | - Максимально допустимое напряжение коллектор-эмиттер |
| Uкэои | - Максимально допустимое импульсное напряжение коллектор-эмиттер |
| Iкmax | - Максимально допустимый постоянный ток коллектора |
| Iкmax и | - Максимально допустимый импульсный ток коллектора |
| Pкmax | - Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода |
| Pкmax т | - Максимально допустимая постоянная рассеиваемая мощность коллектора с теплоотводом |
| h21э | - Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером |
| Iкбо | - Обратный ток коллектора |
| fгр | - граничная частота коэффициента передачи тока в схеме с общим эмиттером |
| Uкэн | - напряжение насыщения коллектор-эмиттер |
|
Влад пишет... Хорошие транзюки.В блоки питания сую их,пробовал грузить их до 2ампер,держат но не все.Некоторые сгорают.Но на 1.8ампера при радиаторе 350кв.см простоял под нагрузкой 4.5часа,температура 78с°…не сгорел,все о.к.Так что транзюки эти хорошие. 28/08/2016 16:59:36 |
|
