Двухтактные ламповые усилители

     Составление и комментарии А.И.Шихатов, 2001 год

     Для повышения выходной мощности усилителей кроме "запараллеливания" ламп еще в 30-е годы применяли двухтактные каскады (push-pull). Для возбуждения двухтактного каскада необходимы два противофазных напряжения, которые проще всего получить при помощи трансформатора. Так до сих пор и поступают в самых бескомпромиссных конструкциях, но степень влияния междулампового трансформатора на качество сигнала едва ли не больше, чем выходного. Поэтому в подавляющем большинстве двухтактных усилителей для получения противофазных напряжений используется специальный фазоинверсный каскад.

Каждому из решений свойственны достоинства и недостатки. В пору расцвета высококачественных ламповых усилителей наибольшее распространение получили фазоинверторы с разделенной нагрузкой и катодной связью.

     Фазоинвертор с катодной связью дает некоторое усиление, но идентичность выходных сигналов зависит от степени связи. Глубокую связь можно получить только при использовании большого сопротивления связи (за это схему назвали long tail - "длиннохвостая") или источников тока в цепи катода (а это тогда вообще не приветствовалось). Кроме того, выходные сопротивления плеч такого фазоинвертора значительно различаются (один триод включен по схеме с общим катодом, второй - с общей сеткой).

     Фазоинвертор с разделенной нагрузкой позволяет получить идентичные сигналы, но несколько ослабляют их. Поэтому приходится увеличивать усиление до фазоинвертора (что чревато его перегрузкой) или использовать двухтактный предоконечный каскад. Однако именно этот тип фазоинвертора получил наибольшее распространение в промышленных конструкциях, поскольку обеспечивает хорошую повторяемость при серийном производстве.

     Вопрос экономии в те годы был первоочередным. И радиолюбителей, и конструкторов очень смущала лишняя лампа. Поэтому неудивительно, что в начале 50-х годов на страницах радиотехнических изданий появились схемы двухтактных усилителей, не содержащих отдельного фазоинвертора. Выходной каскад таких усилителей был выполнен по схеме с катодной связью и работал в "чистом" классе А. Предлагались как новые схемы, так и переделка существующих однотактных усилителей в двухтактные. По нашу сторону "железного занавеса" этот тип усилителей не прижился в силу малой экономичности, а по ту сторону они были в ходу еще долго.

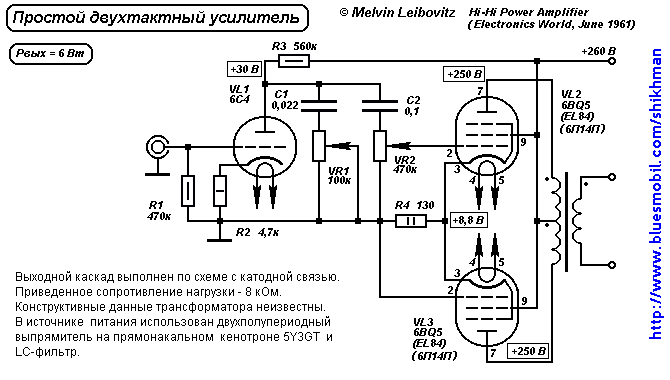

    Предельно простая схема такого усилителя, предназначенная для повторения любителями, приведена ниже (спасибо Клаусу, приславшему схему - без нее картина была неполной). Обратите внимание на дату...


рис.1

     Интересно включение регулятора громкости на входе оконечного каскада и всего один переходной конденсатор. Степень катодной связи невелика, так что характер звучания, скорее всего, будет как у однотактника (с четными гармониками). Общей ООС нет, поскольку запас усиления невелик.

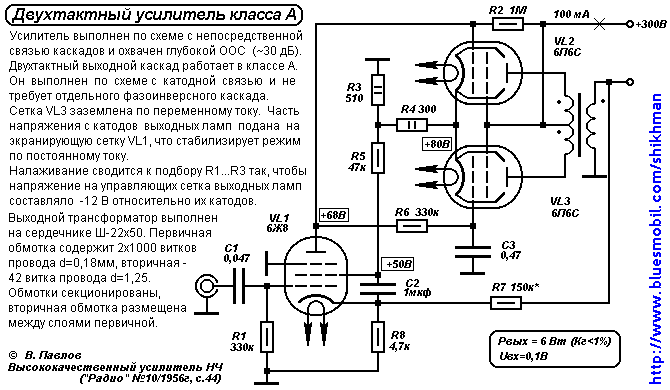

    Однако введение ООС в пентодный усилитель крайне желательно - без нее выходное сопротивление очень велико. Это хорошо только для полосы СЧ (ибо снижает интермодуляционные искажения в динамике), а для всех остальных применений противопоказано. Глубокую ООС в усилитель можно ввести только при непосредственной связи каскадов.


рис.2

     Усилители в режиме A обеспечивают высокое качество звучания, однако переход к режиму AB при той же мощности рассеяния на аноде позволяет получить в два-три раза большую выходную мощность. Выходной каскад в режиме AB уже не может работать с катодной связью, поэтому без отдельного фазоинверсного каскада не обойтись.

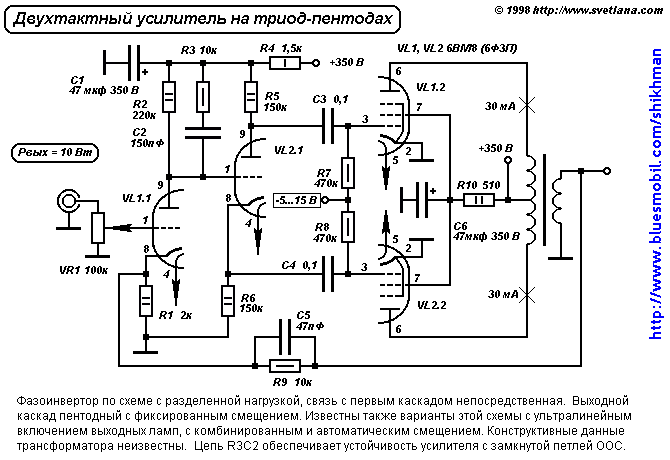

     Желание сократить если не число ламп, то хотя бы число баллонов, привело к появлению схемы усилителя на двух триод-пентодах. Низкочастотные триод-пентоды были в свое время специально разработаны для однотактных усилителей приемников и телевизоров (триодная часть использовалась в драйвере, пентодная - в выходном каскаде). Однако в двухтактном применении они тоже не подкачали. У публикуемой ниже схемы было немало воплощений. Ультралинейный вариант, например, был в самом первом издании книги Гендина "Высококачественные любительские УНЧ" (1968 г.)


рис.3

     Кстати, об ультралинейном включении выходных пентодов. В двухтактном варианте у них появляется еще один плюс - дополнительная компенсация гармоник, возникающих в выходном каскаде. Поэтому подавляющее большинство любительских конструкций выполнены именно по ультралинейному варианту. В промышленных конструкциях отечественного изготовления ультралинейные усилители опять-таки не прижились из-за сложности выходного трансформатора. Для получения высоких характеристик необходима полная симметричность конструкции, секционирование обмоток, сложная коммутация. При использовании трансформаторов массового изготовления выигрыш от применения ультралинейной схемы незаметен.

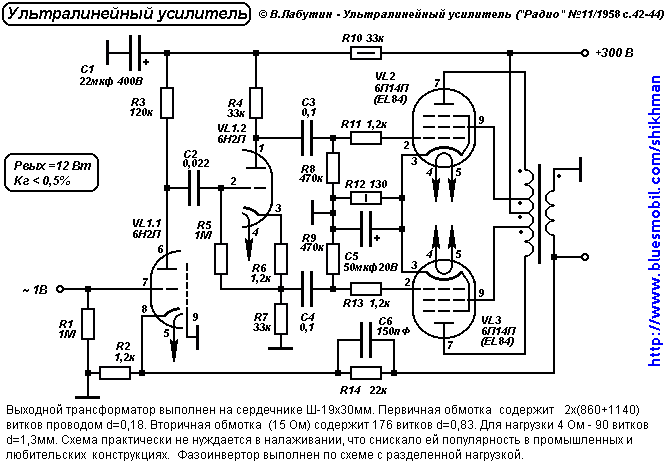

     Следующая схема стала классикой и послужила основой для бесчисленного множества конструкций.


рис.4

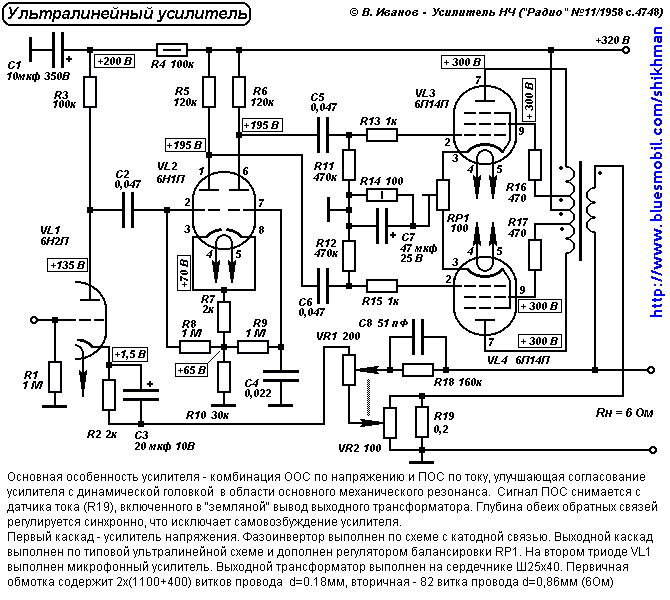

     Несмотря на высокие характеристики и обычные пентодные, и ультралинейные усилители редко использовались без общей ООС. Применение ООС снижает выходное сопротивление усилителя и улучшает условия работы низкочастотных головок. Но для снижения выходного сопротивления усилителя можно использовать не только отрицательную, но и положительную ОС. В схеме следующего усилителя использована комбинированная обратная связь.


рис.5

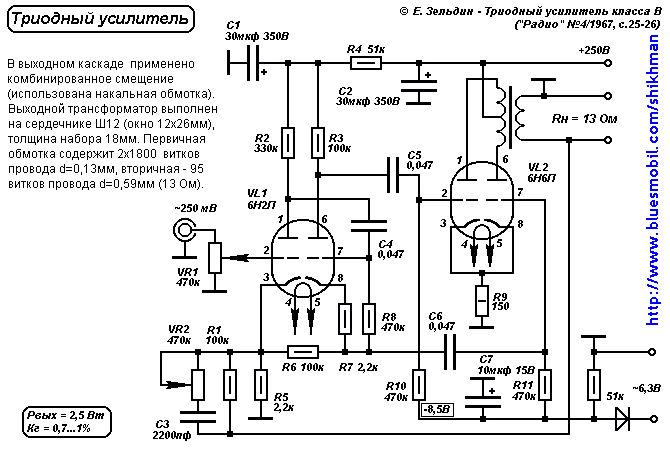

     Триодный выходной каскад обладает низкими искажениями и малым выходным сопротивлением даже без общей ООС. Характеристики каскада слабо зависят от приведенного сопротивления нагрузки. Это позволяет снизить индуктивность выходного трансформатора. Далее приведены два варианта схемы усилителя с выходным каскадом на двойном триоде.


рис.6


рис.7
