TPA3120D2 - стерео-усилитель класса D мощностью 25 ватт от компании Texas Instruments
|
Особенности:
Усилитель мощности класса D
Выходная мощность 25 ватт при нагрузке 4 Ома и напряжении питания 27 вольт
Выходная мощность 20 ватт при нагрузке 4 Ома и напряжении питания 24 вольт
Напряжение питания от 10 до 30 вольт
Не требуется внешнего радиатора
Поддерживается постоянный коэффициент усиления
Содержит внутренний генератор, что позволяет уменьшить количество внешних элементов
Защита от короткого замыкания и тепловая защита
Корпус TSSOP-24
|
|
Описание: Компания Texas Instruments представила новый усилитель мощности класса D. Стереоусилитель имеет мощность 25 ватт (на каждый канал),
микросхему можно также использовать в мостовом режиме включения (BLT). Напряжение питания усилителя от 10 до 30 вольт, сопротивление нагрузки не менее 4 Ом. Высокий уровень КПД позволяет
обходиться без внешенего радиатора. Постоянный коэффициент усиления поддерживается двумя четырехступенчатыми (20, 26, 32, 36 дБ) регуляторами. TPA3120D2 имеет низкий уровень шумов и
защиту от щелчков во время включения-выключения.
|

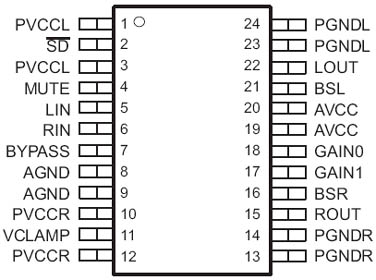

| Назначение выводов TPA3120D2 |
| Обозн. |
Вывод |
Тип (I/O/P) |
Описание |
| SD |
2 |
I |
Сигнал выключения усилителя. Низкий уровень отключено, высокий включено. Логический уровень TTL соответствует AVCC. |
| RIN |
6 |
I |
Аудио вход правого канала |
| LIN |
5 |
I |
Аудио вход левого канала |
| GAIN0 |
18 |
I |
Регулировка усиления в сторону уменьшения. Логический уровень TTL соответствует AVCC. |
| GAIN1 |
17 |
I |
Регулировка усиления в сторону увеличения. Логический уровень TTL соответствует AVCC. |
| MUTE |
4 |
I |
Сигнал MUTE для быстрого включения/выключения выходов усилителя. Логический уровень TTL соответствует AVCC. |
| BSL |
21 |
I/O |
Обратная связь левого канала |
| PVCCL |
1, 3 |
P |
Напряжение питания левого канала. Внутрене не связан с PVCCR и AVCC. |
| LOUT |
22 |
O |
Выход левого канала. Класс D, положительный сигнал. |
| PGNDL |
22, 23 |
P |
Общий провод для левого канала. |
| VCLAMP |
11 |
P |
Напряжение конденсаторов обратной связи |
| BSR |
16 |
I/O |
Обратная связь правого канала |
| ROUT |
15 |
O |
Выход правого канала. Класс D, отрицательный сигнал. |
| PGNDR |
13, 14 |
P |
Общий провод для правого канала. |
| PVCCR |
10, 12 |
P |
Напряжение питания правого канала. Внутрене не связан с PVCCL и AVCC. |
| AGND |
9 |
P |
Общий провод для цифровой/аналоговой части микросхемы |
| AGND |
8 |
P |
Общий провод для аналоговой части микросхемы |
| BYPASS |
7 |
O |
Bypass. Контролирует время старта, через внешний конденсатор. |
| AVCC |
19, 20 |
P |
Аналоговое напряжение питания. Внутрене не связан с PVCCR or PVCCL |
| Thermal Pad |
Die Pad |
P |
Основа микросхемы. Должна быть связана с общим проводом. |
|
| Предельно допустимые параметры и температурные характеристики |
| Параметр |
Выводы |
Значение |
Единица измерения |
| Максимальное напряжение питания Vcc |
AVCC, PVCC |
√0.3 to 36 |
V |
| Входное логическое напряжение Vi |
SD, MUTE, GAIN0, GAIN1 |
от -0.3 до Vcc +0.3 |
V |
| Входное аналоговое напряжение Vin |
RIN, LIN |
-0.3 to 7 |
V |
| Температура окружающей среды TA |
- |
-40 + 85 |
°C |
| Температура хранения Tstr |
- |
-65 +150 |
°C |
| Минимальное сопротивление нагрузк RL |
- |
3.2 |
Ω |
| Статическое электричество, все выводы, Human body model, ESD |
- |
±2 |
kV |
|
| Рекомендованные условия работы TPA3120D2 |
| Параметр |
Обозн. |
Выводы |
Мин. |
Макс. |
Ед. изм. |
| Напряжение питания |
Vcc |
PVCC, AVCC |
10 |
30 |
V |
| Высокий уровень входного напряжения |
VIH |
SD, MUTE, GAIN0, GAIN1 |
2 |
- |
V |
| Низкий уровень входного напряжения |
VIL |
SD, MUTE, GAIN0, GAIN1 |
- |
0.8 |
V |
| Высокий уровень входного тока |
IIH |
SD, MUTE, GAIN0, GAIN1, VI=VCC, VCC=30V |
- |
125 |
µA |
| Низкий уровень входного тока |
IIL |
SD, MUTE, GAIN0, GAIN1, VI=VCC, VCC=30V |
- |
1 |
µA |
| Рабочий диапазон температур |
TA |
- |
-40 |
+ 85 |
°C |
|
| Электрические DC характеристики TPA3120D2 при
TA = 25°C, VCC = 24 V, RL = 4 W, если не указано иное |
| Параметр |
Обозн. |
Условия |
Мин. |
Тип. |
Макс. |
Ед. изм. |
| Выходное напряжение смещения, Class-D |
| VOS | |
VI=0V, AV=36dB |
- |
7.5 |
50 |
mV |
| Bypass выходное напряжение |
V(BYPASS) |
No load |
- |
AVCC/8 |
- |
V |
| Ток покоя |
ICC(q) |
SD=2V, MUTE=0V, No load |
- |
23 |
37 |
mA |
| Ток покоя в состоянии MUTE |
MUTE=0.8V, No load |
- |
23 |
- |
mA |
| Ток покоя в состоянии Shutdown |
SD=0.8V , No load |
- |
0.39 |
1 |
mA |
| Сопротивление сток-исток во включенном состоянии |
rDS(on) |
- |
- |
200 |
- |
mΩ |
| Коэффициент усиления |
G |
GAIN1=GAIN0=0.8V |
18 |
20 |
22 |
dB |
| GAIN1=0.8V, GAIN0=2V |
24 |
26 |
28 |
Texas Instruments
| GAIN1=2V, GAIN0=0.8V |
30 |
32 |
34 |
| GAIN1=GAIN0=2V |
34 |
36 |
38 |
| Ослабление сигнала в режиме MUTE |
- |
VI=1Vrms |
- |
-82 |
- |
dB |
|
| Электрические AC характеристики TPA3120D2, при
TA = 25°C, VCC = 24 V, RL = 4 W, если не указано иное |
| Параметр |
Обозн. |
Условия |
Мин. |
Тип. |
Макс. |
Ед. изм. |
| Подавление пульсаций напряжения питания |
ksvr |
100 Hz |
- |
-48 |
- |
dB |
| 1 kHz |
- |
-52 |
- |
| Выходная мощность |
Po |
VCC=24V, RL=4Ω, f=1kHz, THD+N=1% |
- |
16 |
- |
W |
| VCC=24V, RL=8Ω, f=1kHz, THD+N=1% |
- |
8 |
- |
| VCC=24V, RL=4Ω, f=1kHz, THD+N=10% |
- |
20 |
- |
| VCC=24V, RL=8Ω, f=1kHz, THD+N=10% |
- |
10 |
- |
| Полный коэффициент нелинейных искажений |
THD+N |
RL=4Ω, f=1kHz, Po=10W |
- |
0.08% |
- |
- |
| RL=8Ω, f=1kHz, Po=5W |
- |
0.08% |
- |
- |
| Уровень собственных шумов |
Vn |
20 Hz to 22 kHz, Усиление 20 dB |
- |
85 |
- |
╣V |
| - |
80 |
- |
dB |
| Взаимные наводки между каналами |
- |
Po=1W, f=1kHz; Gain=20dB |
- |
-60 |
- |
dB |
| Соотношение сигнал/шум |
SNR |
THD+N менее 1%, f=1kHz; усиление 20dB |
- |
99 |
- |
dB |
|
|

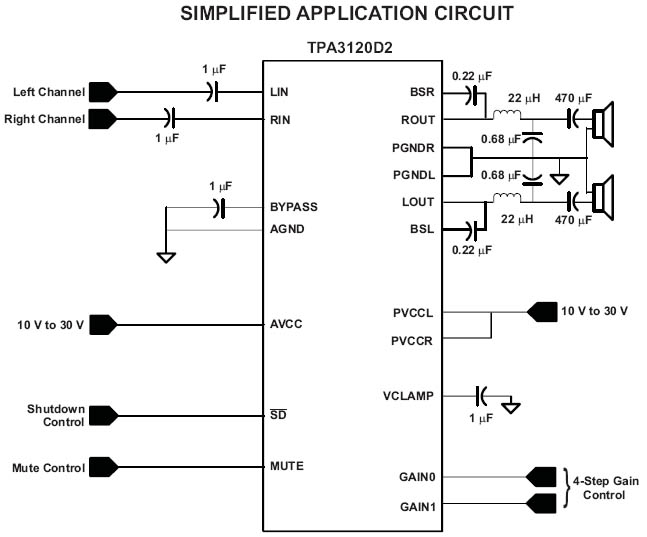

Упрощенная схема включения TPA3120D2
|
|
|

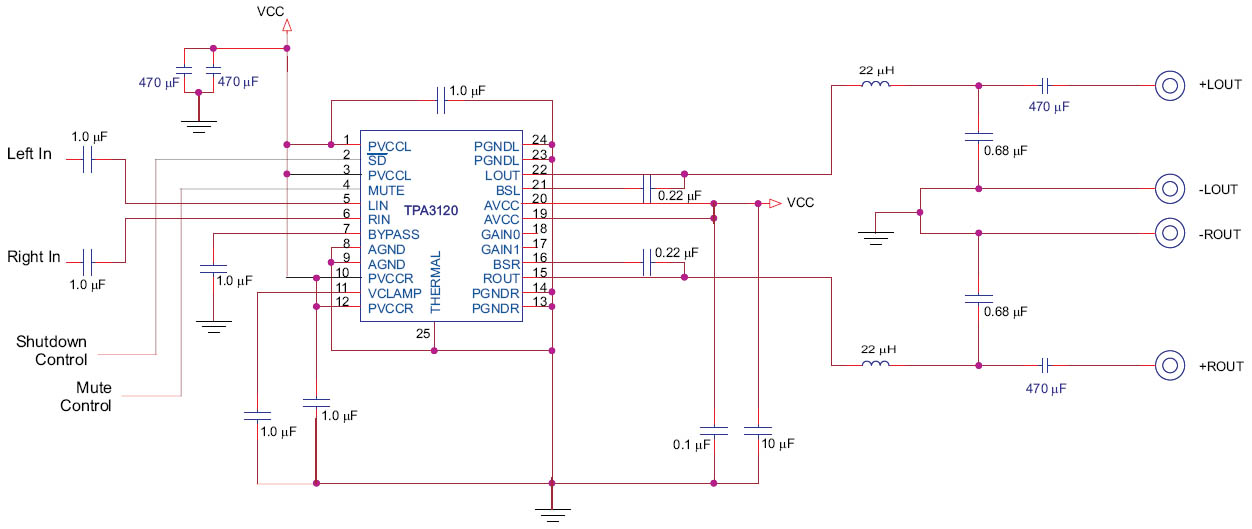

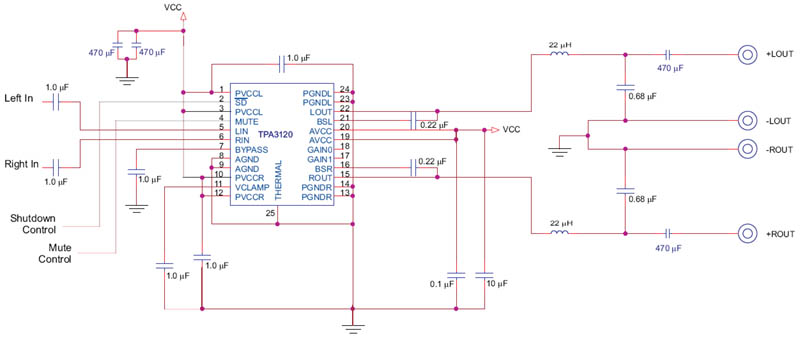

Типовая схема включения TPA3120D2 (увеличенный размер
здесь)
|
|
|

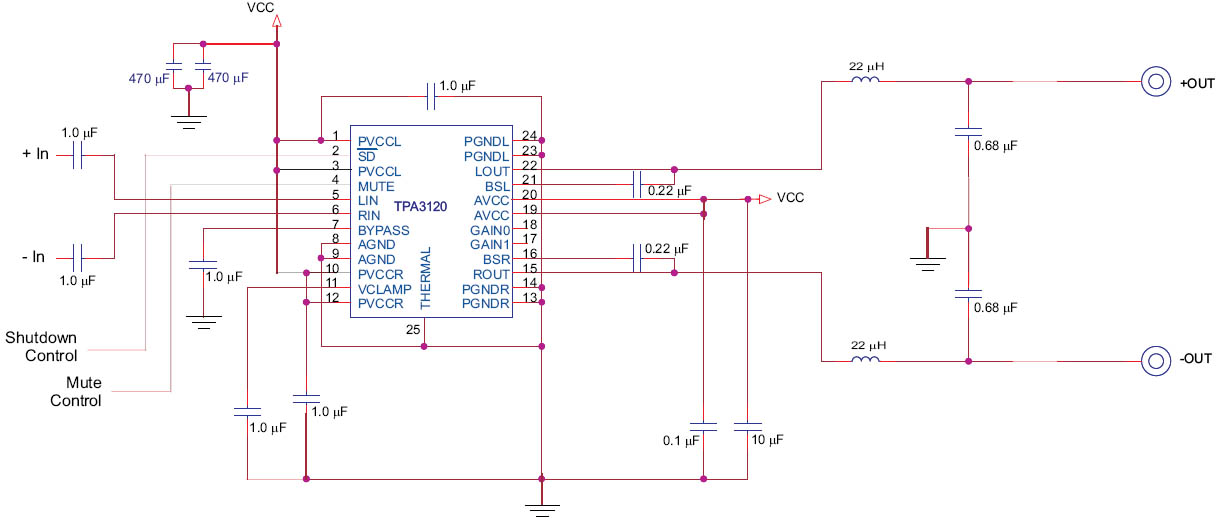

Мостовая (BLT) схема включения TPA3120D2 (увеличенный размер
здесь)
|
|
