| Гибридный двухканальный (15 + 15 Вт) усилитель STK4122II | |
| Описание | |

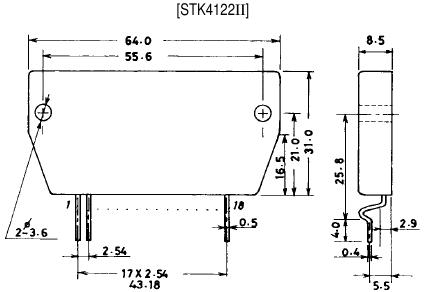

| STK4122II представляет собой гибридный двухканальный усилитель мощности звуковой частоты с выходной мощностью по 15 Вт на канал, при (RL = 8Ω, THD = 0.4%). Номинальное напряжение питания ±20 В, максимальное ±30 В. Общий коэфициент гармоник THD, при выходной мощности 1 Вт и частоте 1 кГц составляет не более 0.3%. Имеет функцию MUTE. Микросхема выпускается в 18-ти выводном корпусе (размеры на рисунке справа). Микросхема STK4122II разрабатывалась фирмой Sanyo для применения в разнообразных аудиоустройствах широкого применения. |
|

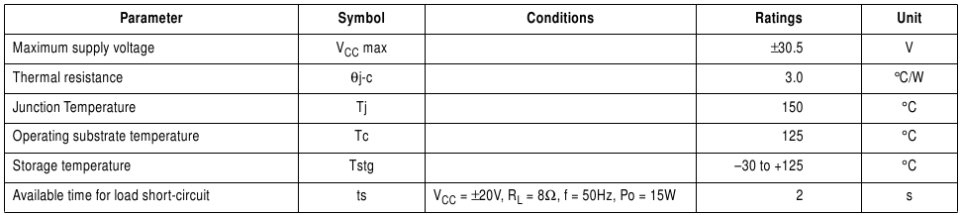

| Максимально допустимые параметры при Ta=25°C | |
| |

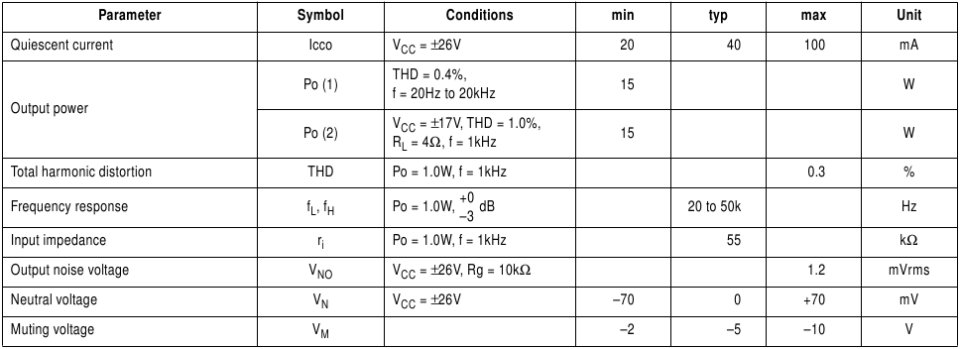

| Электрические характеристики при Ta=25°C, RL=8Ω, Rg=600Ω, VG=40dB, VCC=±20V | |
| |

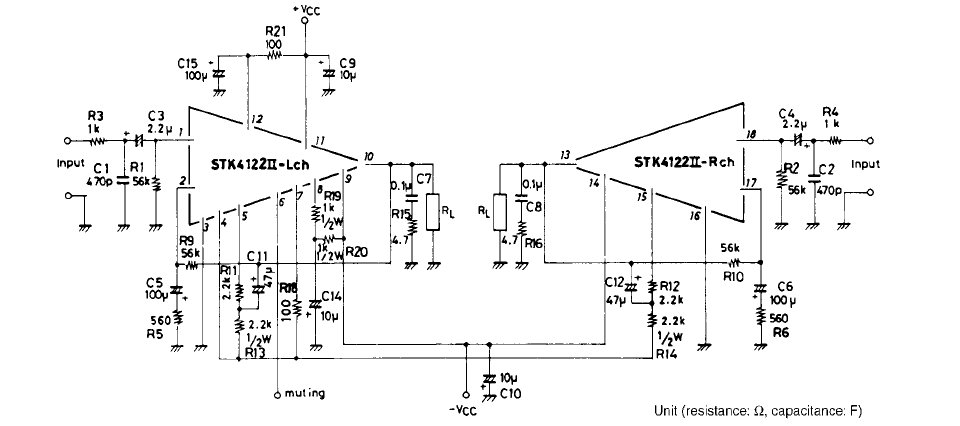

| Типовая схема включения | |
 |
|

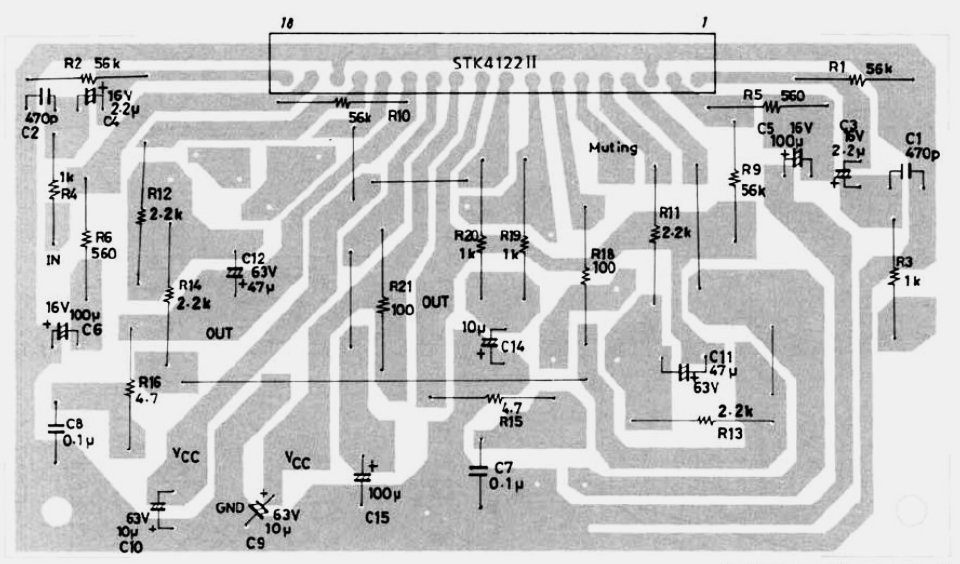

| Печатная плата (для типовой схемы включения) | |
 |
|
