CHIPINFO - принципиальные схемы электронных устройств. Источник отрицательного напряжения на MAX764, MAX765, MAX766Источники отрицательного напряжения на MAX764, MAX765, MAX766
Довольно часто в различных устройствах требуется наличие отрицательного напряжения питания. Основу следующего источника опорного напряжения составляет микросхема производства MAXIM - MAX764, MAX765 или MAX766.
|
Отличительные особенности микросхемы:
-5 В (MAX764) -12 В (MAX765) -15 В (MAX766) или регулируемое от -1 В до -16 В |

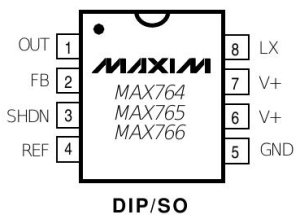

Назначение выводов:
|
Инвертирующие импульсные стабилизаторы напряжения MAX764/MAX765/MAX766 имеют высокую эффективность преобразования в широком диапазоне токов нагрузки, и обеспечивают нагрузочную способность до 1.5 Вт. Уникальная схема управления с ограничением тока и частотно - импульсной модуляцией (ЧИМ) объединяет преимущества традиционных ЧИМ конверторов, с достоинствами конверторов, основанных на широтно - импульсной модуляции (ШИМ). Как и конверторы с ШИМ, MAX764/MAX765/MAX766 имеют высокую эффективность преобразования при больших нагрузках. Но, поскольку, они являются ЧИМ - преобразователями, то они потребляют ток менее 120 мкА, а не 2...10 мА, как аналогичные устройства с ШИМ.

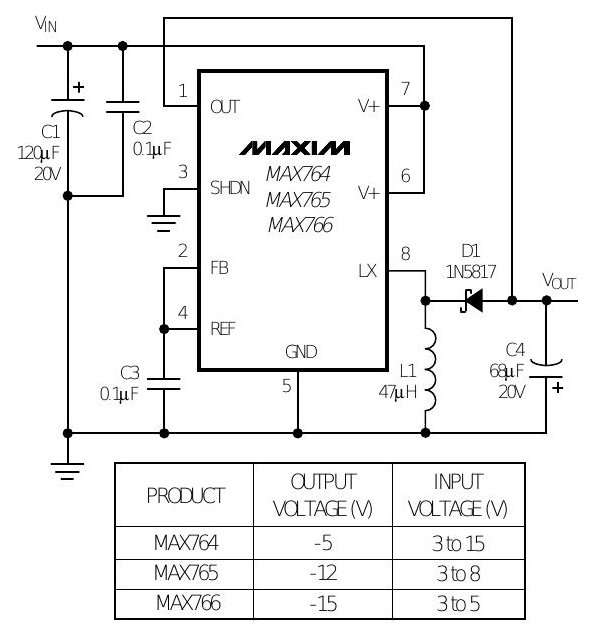

Типовая схема включения с фиксированным напряжением
Диапазон входных напряжений составляет от 3 В до 16 В. ИС имеют следующие фиксированные выходные напряжения: -5 В (MAX764), -12 В (MAX765), -15 В (MAX766), но все они могут использоваться в режиме регулируемого (Dual-Mode TM) , с помощью двух внешних резисторов, выходного напряжения от -1 В до -16 В. Максимальная разность рабочих напряжений VIN - VOUT составляет 20 В.

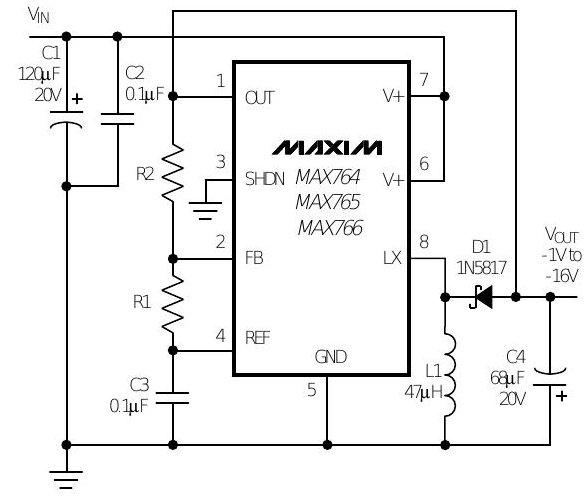

Типовая схема включения с регулируемым напряжением
Для работы устройства в регулируемом режиме подбирают обратные резисторы R1 и R2 При значении резистора R1=150кОм сопротивление резистора R2 рассчитывается согласно приведенной формуле, где VREF=1.5V
Данные ИС используют миниатюрные внешние элементы. Высокая частота преобразования (до 300 кГц) позволяет использовать миниатюрные дроссели поверхностного монтажа, менее 5 мм в диаметре. Стандартный дроссель 47 мкГн идеально подходит для большинства приложений, т.е. нет необходимости в расчете индуктивности дросселя.
Встроенный силовой MOSFET делает ИС MAX764/MAX765/MAX766 идеальным выбором для реализации приложений малой и средней мощности с минимальным числом компонентов. При необходимости реализации приложений с повышенным уровнем мощности, или с более высокими выходными напряжениями, возможно использование ИС MAX774/MAX775/MAX776 или MAX1774, которые управляют внешним, силовым, P- канальным MOSFET транзистором, и обеспечивают нагрузочную способность до 5 Вт.
Вернуться к списку схем, категория "Источники питания"
|
