CHIPINFO - принципиальные схемы электронных устройств. Мощный источник питания для электросваркиМощный источник питания для электросварки
Цель - изготовление дешевого варианта мощного источника постоянного тока для сварочных аппаратов и др. Для этого годится тиристор ТБ 151-50-5(6,7,8,9), имеющий: tвкл2µs, tвыкл≤30µs, Imax=50A, Uзв max=500...900V Расчёты схемы (рис.1) показывают, что для достижения 100 А на выходе преобразователя индуктивность первичной обмотки трансформатора - 300µH, для 160 А - 150µH, и изготавливается она на сдвоенном сердечнике от строчника.

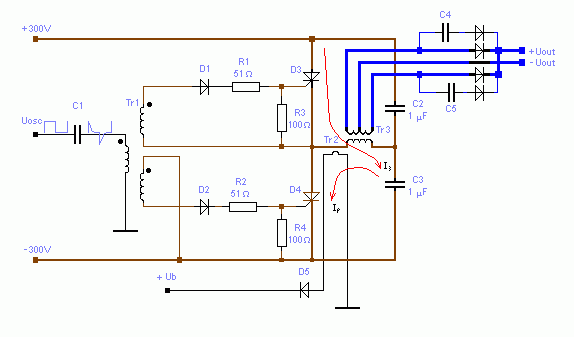

Рис. 1 Схема мощного источника питания постоянного тока.
Одной с основных причин, не позволяющих достичь существенного уменьшения габаритов - это низкое быстродействие (время открывания и время закрывания) тиристоров. Транзисторы более быстродейственны, но мощны и дорогостоящи. Простым решением проблемы есть возможность разбить первичную обмотку на несколько параллельных, рис.2.

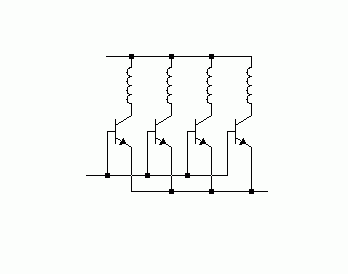

Рис. 2 Схема замены тиристоров на транзисторы.
