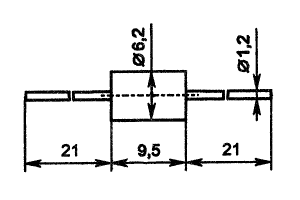

Параметры диодов серии КД226| Наимен. | Uобр.,В | Iпр. max, A | Iобр.max, мкА | Fdmax, кГц | Тип корпуса |
| КД226А | 100 | 2 | 10 | 50 |  |
|---|---|---|---|---|---|
| КД226Б | 200 | 2 | 10 | 50 | |
| КД226В | 400 | 2 | 10 | 50 | |
| КД226Г | 600 | 2 | 10 | 50 | |
| КД226Д | 800 | 2 | 10 | 50 | |
| КД226Е | 600 | 2 | 10 | 50 |
| Наимен. | Метка у катода (-) | Цветная метка (у катода) |
| КД226А | Оранжевое кольцо |  |
| КД226Б | Красное кольцо |  |
| КД226В | Зеленое кольцо |  |
| КД226Г | Желтое кольцо |  |
| КД226Д | Белое кольцо |  |
| КД226Е | Голубое кольцо |  |
|
Андрей пишет... Что толку кд226 А,Б,В,Г..... На диодах буквы не пишут. Вы цветовую расшифровочку покажите. 24/05/2012 20:43:19 |
|
viatcheslav пишет... Добавлена цветная маркировка КД226 25/05/2012 00:01:56 |
|
АНДРЕЙ пишет... Спасибо за материал, помогает в нужную минуту 29/05/2012 11:43:10 |
|
Попов Валентин пишет... Спасибо,помогли. 20/07/2012 10:55:47 |
|
владимир пишет... нет рабочей температуры 21/08/2012 12:27:23 |
|
Дмитрий пишет... Не хватает порогового напряжения 04/10/2012 13:27:57 |
|
Николай пишет... Спасибо за помощь. 11/01/2013 07:33:12 |
|
Андрей пишет... Столбец (метка у катода) должен быть пустой а рядом с рисунками в столбце текст "Зелёное кольцо и т.д" В этом конкретном случаи столбец маркировки "-" можно вообще удалить 05/04/2013 22:32:29 |
|
Сергей пишет... Нет импульсного тока
16/04/2013 11:37:28 |
|
василий пишет... спасибо
07/05/2013 19:23:31 |
|
Валерий пишет... спасиба за помошь 11/07/2013 18:28:38 |
|
Андрей пишет... Неплохо-бы время обратного восстановления привести, как у импортных диодов, чтобы можно было корректно подбирать аналог.
07/01/2014 03:28:16 |
|
Ильсур пишет... Большое спасибо за оказанную помощь. 09/02/2014 23:14:08 |
|
Виктор пишет... Нормальная информация,спасибо.Только в таблице что-то не вижу никакой разницы между 226Г и 226Е. 06/03/2014 23:15:24 |
|
Кирилл пишет... Спасибо за информацию 01/04/2014 23:48:38 |
|
Александр пишет... Спасибо за сохраненные справочники! Еще долго советская наука будет нам помогать! Есть правда ошибки. Над этим нужно вам поработать. 04/04/2014 08:15:35 |
|
Михаил пишет... не хватает ТУ или ОСТа, по которому диод изготовлен 23/04/2014 15:50:32 |
|
Макс пишет... А сколько примерно может весить диод КД 226В? 25/04/2014 16:34:37 |
|
Александр пишет... Спасибо, частоту держит и больше 166 килогерц в БП 25/07/2014 20:31:00 |
|
Юрeц пишет... дужe щиро дякую вaм шaновнi, тiльки якa рiзниця Д226Г-E. 05/09/2014 00:20:25 |
|
сергей пишет... Большое спасибо 26/09/2014 22:39:28 |
|
алексей пишет... спасибо 19/12/2014 11:48:17 |
|
Михаил пишет... вот интересно: в одной из таблиц в инете видел у Д226Б Uобр=600 В , а здесь 200 В. Кому верить? 19/01/2015 14:06:13 |
|
Прокофий пишет... Михаилу: Д226 и КД226 - разные диоды. 21/02/2015 14:00:59 |
|
Вячеслав пишет... Чем отличаются параметры КД226Г и КД226Е? 21/03/2015 16:59:35 |
|
Ёксель Моксель пишет... Спасибо все предельно ясно 31/03/2015 13:41:48 |
|
Кирилл пишет... Никакой разницы между кд226г и е нет.Спрашивается,зачем было разрабатывать такую же хрень? 01/04/2015 12:41:10 |
|
Электрик пишет... Прямой ток этих диодов должен быть 1,7А, а не 2А. 16/04/2015 08:59:23 |
|
пробегая пишет... Все что нужно-нашел. Спасибо. 21/05/2015 17:05:52 |
|
Некто пишет... Было бы неплохо добавить ВАХ 18/09/2015 11:21:52 |
|
Володя пишет... Л КД226 держат ток до 4А 10/11/2015 18:02:24 |
|
Виктор пишет... Очень хорошо,только на коричневом корпусе не совсем понятно оранжевая или желтая полоска(на моем экземпляре) как проверить? 11/11/2015 22:36:59 |
|
Олег пишет... Спасибо помогли. 23/11/2015 19:48:47 |
|
Полевой пишет... Скажите пожалуйста- какм образом можно посадить один из этих диодов на радиатор? 09/01/2016 16:43:57 |
|
Сергей пишет... Спасибо. 22/01/2016 07:42:29 |
|
Анатолий пишет... Спасибо, познавательно и доходчиво 10/02/2016 09:57:10 |
|
Фарид пишет... не подскажете где найти ОСТ ИЛИ ТУ
15/03/2016 16:36:54 |
|
Владимир пишет... Все очень удобно и понятно. спасибо статья хорошая и нужная. 21/03/2016 20:22:22 |
|
Владимир пишет... Всем все равно не угодишь!) Огромное спасибо! Совершенно без претензий)) 23/03/2016 13:34:31 |
|
Юрий пишет... Большое человеческое спасибо!!! 16/05/2016 13:34:53 |
|
Александр пишет... можно ли диод 226а заменить кд 203в
31/05/2016 10:52:55 |
|
Александр пишет... можно ли диод д242а заменить кд 203в
31/05/2016 10:55:43 |
|
Михаил пишет... КД226 можно заменить на КД411 26/09/2016 17:11:29 |
|
Анатолий пишет... Буквоеды ! Уймитесь ! Хорошая информация дана ,спасибо автору . 10/11/2016 07:10:34 |
|
Алекс пишет... КД226 на радиатор ставят на пластине лепестки и как бы обжимают ( так в некоторых компьтерных БП) 24/11/2016 16:43:14 |
|
михаил пишет... Спасибо, парни! Заныкал куда-то справочник. 05/12/2016 18:41:09 |
|
Александр пишет... Много раз искал справочные данные на отечественные полупроводники,но лучше чем в книгах постсоветских времен к сожалению нигде нет!Почему то никто не изъявляет желания писать даташиты как у иностранных компонентов....А рабочая температура КД226 85 град. 26/01/2017 08:56:16 |
|
димасик пишет... Очень помагло в нужный момент 31/03/2017 16:44:52 |
|
димасик пишет... Хороший сайт .
31/03/2017 16:47:14 |
|
олег пишет... спасибо за материал.в нужную минуту выручает. 14/07/2017 19:17:48 |
|
Алекс пишет... Огромное спасибо!
06/08/2017 14:31:13 |
|
Дмитрий пишет... можно ли заменить диод д226а на кд226а? 01/11/2017 09:24:54 |
|
Октопус пишет... Иногда можно, иногда нет. Зависит от схемы. Чаще всего нет. Предельное напряжение КД226А в четыре раза меньше. 01/11/2017 10:07:12 |
|
Georgerearl пишет... Ребята, давайте поддержим первый русский торрент.
22/01/2018 01:26:25 |
|
Александр пишет... С буквой Е ток 2А, у остальных 1,7А. 13/02/2018 12:31:19 |
|
Юрий пишет... Спасибо за помощь 21/02/2018 16:26:25 |
|
Алексей Ч. пишет... Хотелось бы характеристики советских, которые на гайке - отличаются от бескорпусных или нет! Буду премного благодарен! 03/07/2018 14:16:47 |
|
Андрей пишет... Спасибо за материал. Просьба добавить данные о прямом падении напряжения. 20/08/2018 13:21:36 |
|
UA9FGK Владимир пишет... Данные для блоков питания приличные, вполне помогают. Спасибо Автору! 01/06/2019 13:00:51 |
|
Андрей пишет... Перезвоните мне пожалуйста по номеру 8(953) 367-35-45 Андрей. 14/06/2019 17:08:09 |
|
Антон пишет... Перезвоните мне пожалуйста 8 (812) 389-60-30 Антон. 12/08/2019 04:15:19 |
|
Юрий пишет... Спасибо за справочные данные.Эх если бы ешё узнать параметры и маркировку кд226ж,и,к. 17/10/2019 18:53:31 |
|
сергей пишет... хороший сайт. 23/12/2019 18:21:27 |
|
гена пишет... можно ли заменитьbyv95c диодом кд226г 16/01/2020 21:44:42 |
|
юрий пишет... гена пишет...думаю да и кд226д,е то же подойдут 28/05/2020 17:09:49 |
|
Владимир Ш. пишет... Большое спасибо. Очень удобно. 31/08/2020 11:07:26 |
|
Владимир Ш. пишет... Большое спасибо. Очень удобно. 31/08/2020 11:07:37 |
|
Сергей пишет... Благодарю Вас за инфо. 14/05/2021 10:53:18 |
|
Владимир пишет... Спасибо 12/12/2021 09:21:46 |
|
Юрий пишет... А если два кольца (напр. синий и оранж) с одного конца диода? Габариты те-же. 12/01/2022 14:49:14 |
|
Юрий пишет... А если два кольца (напр. синий и оранж) с одного конца диода? Габариты те-же. 12/01/2022 14:50:04 |
|
Илья пишет... Где ВАХ?
19/12/2024 16:31:14 |
|
Илья пишет... Где ВАХ?
19/12/2024 16:31:23 |
