К155И14 - счетчик-делитель с программируемым коэффициентом деленияУсловное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература
Микросхема представляет собой высокочастотный счетчик-делитель с программируемым коэффициентом деления. Содержит 180 интегральных элементов. Корпус К155ИЕ14 типа 201.14-1.
Корпус ИМС К155ИЕ14

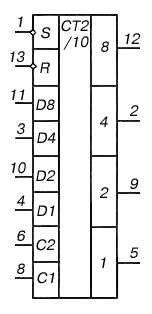

Условное графическое обозначение
1 - вход разрешения предварительной установки "0" S;
2 - выход третьего разряда B4;
3 - вход третьего разряда D4;
4 - вход первого разряда D1;
5 - выход первого разряда B1;
6 - вход счетный С2;
7 - общий;
8 - вход счетный С1;
9 - выход второго разряда B2;
10 - вход второго разряда D2;
11 - вход четвертого разряда D8;
12 - выход четвертого разряда B8;
13 - вход установки "0";
14 - напряжение питения;
Электрические параметры
| 1 | Номинальное напряжение питания | 5 В
5 % |
| 2 | Выходное напряжение низкого уровня | не более 0,4 В |
| 3 | Выходное напряжение высокого уровня | не менее 2,4 В |
| 4 | Входной ток низкого уровня | не более -1,6 мА |
| 5 | Входной ток высокого уровня | не более 0,04 мА |
| 6 | Потребляемая статическая мощность | не более 310 мВт |
Зарубежные аналоги
SN74196N
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
