Корпус ИМС КМ155ИЕ4
Условное графическое обозначение
Функциональная схема
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература
Микросхемы представляет собой счетчик-делитель на 12. Каждая ИС состоит из четырех JK-триггеров, имеющих общую установку в 0. Для получения делителя на 12 выход Q1 соединяют со входом C2, для получения делителя на 6 и 3 (выходы Q3 и Q4 соответственно). Корпус К155ИЕ4 типа 201.14-1, КМ155ИД4 типа 201.14-8.
Корпус ИМС К155ИЕ4
Корпус ИМС КМ155ИЕ4
Условное графическое обозначение ИМС К155ИЕ4
1 - вход счетный С2;
2,3,4,13 - свободные;
5 - напряжение питания +Uп;
6 - вход установки 0 R0(1);
7 - вход установки 0 R0(2);
8 - выход Q4;
9 - выход Q3;
10 - общий;
11 - выход Q2;
12 - выход Q1;
14 - вход счетный C1;

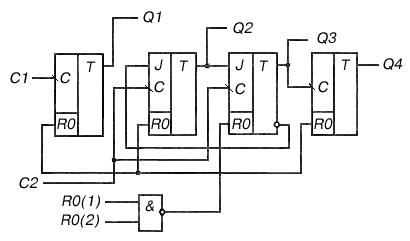

Функциональная схема
Электрические параметры
1 | Номинальное напряжение питания | 5 В 5 % |
2 | Выходное напряжение низкого уровня при Uп=4,75 В | не более 0,4 В |
3 | Выходное напряжение высокого уровня при Uп=4,75 В | не менее 2,4 В |
4 | Напряжение на антизвонном диоде при Uп=5,25 В | не менее -1,5 В |
5 | Входной ток низкого уровня при Uп=5,25 В | не более -1,6 мА |
6 | Входной ток низкого уровня по счетному входу С1 при Uп=5,25 В | не более -3,2 мА |
7 | Входной ток низкого уровня по счетному входу С2 при Uп=5,25 В | не более -6,4 мА |
8 | Входной ток высокого уровня по входам установки в 0 при Uп=5,25 В | не более 0,04 мА |
9 | Входной ток высокого уровня по счетному входу С1 при Uп=5,25 В | не более 0,08 мА |
10 | Входной ток высокого уровня по счетному входу С2 при Uп=5,25 В | не более 0,16 мА |
11 | Ток входного пробивного напряжения по входам установки в 0 и счетным входам С1 и С2 | не более 1 мА |
12 | Ток потребления | не более 51 мА |
13 | Время задержки распространения при включении по счетному входу С1 при Uп=5 В | не более 100 нс |
14 | Время задержки распространения при выключении по счетному входу С1 при Uп=5 В | не более 100 нс |
15 | Ток короткого замыкания приUп=5,25 В | -18...57 мА |
Предельно допустимые режимы эксплуатации
1 | Напряжение питания | не более 6 В |
2 | Минимальное напряжение на входе | -0,4 В |
3 | Максимальное напряжение на входе | 5,5 В |
4 | Минимальное напряжение на выходе | -0,3 В |
5 | Максимальное напряжение на выходе закрытой ИС | 5,25 В |
6 | Температура окружающей среды | -10...+70 ° C |
Зарубежные аналоги
SN7492N, SN7492J
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
