К155ИР17 - двенадцатиразрядный регистр последовательного приближения.Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература
Микросхема представляет собой четырехразрядный универсальный сдвиговый регистр. Корпус К155ИР17 типа 239.24-1, масса не более 4 г.
Корпус ИМС К155ИР17

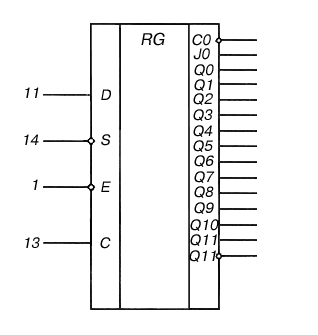

Условное графическое обозначение
1 - инверсный вход Е (разрешение);
2 - выход J0;
3 - инверсный выход С (завершение преобразования);
4 - выход Q0;
5 - выход Q1;
6 - выход Q2;
7 - выход Q3;
8 - выход Q4;
9 - выход Q5;
10,15,22 - свободные;
11 - вход данных D;
12 - общий;
13 - вход С (тактовый);
14 - инверсный вход S (пуск);
16 - выход Q6;
17 - выход Q7;
18 - выход Q8;
19 - выход Q9;
20 - выход Q10;
21 - выход Q11;
23 - инверсный выход Q11;
24 - напряжение питания;
Электрические параметры
| 1 | Номинальное напряжение питания | 5 В
5 % |
| 2 | Выходное напряжение низкого уровня | не более 0,4 В |
| 3 | Выходное напряжение высокого уровня | не менее 2,4 В |
| 4 | Входной ток низкого уровня по входам 13,14 по входам 1,11 |
не более -1,6 мА не более -3,2 мА |
| 5 | Входной ток высокого уровня по входу 13 по входам 1,11,14 |
не более 0,04 мА не более 0,08 мА |
| 6 | Ток потребления | не более 124 мА |
| 7 | Потребляемая статическая мощность | не более 651 мВт |
| 8 | Рабочая частота | 15 МГц |
Зарубежные аналоги
AM2504
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
