К155ЛЕ2, КМ155ЛЕ2 - два логических элемента 4ИЛИ-НЕ.

Корпус ИМС К155ЛЕ2
Корпус ИМС КМ155ЛЕ2
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература

Микросхема представляет собой два логических элемента 4ИЛИ-НЕ. Если на входе стробирования присутствует низкий уровень, вывод соответствующего элемента будет переведен в высокий уровень, независимо от от состояния других входов. Если на входе стробирования высокий уровень, то элемент работает как обычный 4ИЛИ-НЕ. Выполняемые микросхемой функции можно описать уравнениями:

Корпус К155ЛЕ2 типа 238.16-1, масса не более 2 г и у КМ155ЛЕ2 типа 201.16-5 , масса не более 2,5 г.

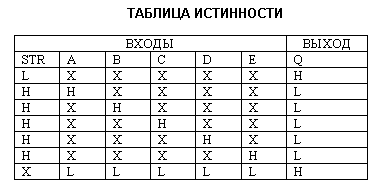

таблица истинности

Корпус ИМС К155ЛЕ2

Корпус ИМС КМ155ЛЕ2

Условное графическое обозначение

1,15 - входы расширительные EX;
2,3,5,6 - вход информационный 1D;
4 - вход стробирующий 1С;
7 - выход 1;
8 - общий;
9 - выход 2;
10,11,13,14 - вход информационный 2D;
12 - вход стробирующий 2С;
16 - напряжение питания;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Входной ток низкого уровня	не более -1,6 мА
5	Входной ток низкого уровня стробирующего входа	не более -6,4 мА
6	Входной ток высокого уровня	не более 0,04 мА
7	Входной ток высокого уровня стробирующего входа	не более 0,16 мА
8	Входной пробивной ток	не более 1 мА
9	Входной пробивной ток стробирующего входа	не более 1 мА
10	Ток короткого замыкания	-18...-55 мА
11	Ток потребления при низком уровне выходного напряжения	не более 19 мА
12	Ток потребления при высоком уровне выходного напряжения	не более 16 мА
13	Потребляемая статическая мощность на один логический элемент	не более 45,9 мВт
14	Время задержки распространения при включении	не более 15 нс
15	Время задержки распространения при выключении	не более 22 нс

Зарубежные аналоги

SN7423N, SN7423J

Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
