К155РП3 - регистровая память на 16 бит (8x2) с тремя состояниями на выходе.Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература
Микросхема представляет собой регистровую память на 16 бит (8x2) с тремя состояниями на выходе. Корпус К155РП3 типа 239.24-2, масса не более 5 г.
Корпус ИМС К155РП3

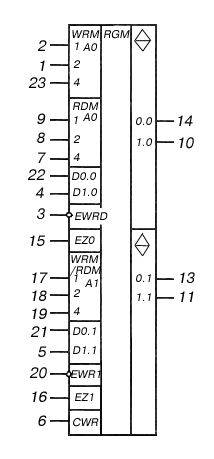

Условное графическое обозначение
1 - адресный вход записи первого канала (2);2 - адресный вход записи первого канала (1);
3 - вход разрешения записи первого канала (EWR0);
4 - вход информационный первого канала второго разряда (D1.0);
5 - вход информационный второго канала второго разряда (D1.1);
6 - вход строба записи (CWR);
7 - адресный вход считывания первого канала (4);
8 - адресный вход считывания первого канала (2);
9 - адресный вход считывания первого канала (1);
10 - выход информационный первого канала второго разряда (1.0);
11 - выход информационный второго канала второго разряда (1.1);
12 - общий;
13 - выход информационный второго канала первого разряда (0.1);
14 - выход информационный первого канала первого разряда (0.0);
15 - вход разрешения состояния высокого импеданса первого канала (EZ0);
16 - вход разрешения состояния высокого импеданса второго канала (EZ1);
17 - адресный вход записи/считывания второго канала (1);
18 - адресный вход записи/считывания второго канала (2);
19 - адресный вход записи/считывания второго канала (4);
20 - вход разрешения записи второго канала (EWR1);
21 - вход информационный второго канала первого разряда (D0.1);
22 - вход информационный первого канала первого разряда (D0.0);
23 - адресный вход записи первого канала (4);
24 - напряжение питания;
Электрические параметры
| 1 | Номинальное напряжение питания | 5 В
5 % |
| 2 | Выходное напряжение низкого уровня | не более 0,4 В |
| 3 | Выходное напряжение высокого уровня | не менее 2,4 В |
| 4 | Напряжение на антизвонном диоде | не менее -1,5 В |
| 5 | Входной ток низкого уровня по входам 1,2,4,5,7,8,9,15,16,21,23 по входам 3,6,17-20 |
не более -0,8 мА не более -1,6 мА |
| 6 | Входной ток высокого уровня по входам 1-9,15,16,20-23 по входам 17-19 |
не более 0,04 мА не более 0,08 мА |
| 7 | Выходной ток в состоянии "выключенно" |
40 мкА |
| 8 | Ток потребления | не более 170 мА |
| 9 | Ток короткого замыкания | -18...-55 мА |
| 10 | Потребляемая статическая мощность | не более 935 мВт |
| 11 | Время выборки адреса при включении (выключении) | не более 45 нс |
| 12 | Время выборки считывания при включении (выключении) | не более 50 нс |
| 13 | Время восстановления запрета считывания при переходе из состояния высокого уровня в состояние выключенно | не более 38 нс |
| 14 | Время восстановления запрета считывания при переходе из состояния низкого уровня в состояние выключенно | не более 28 нс |
| 15 | Время выборки разрешения считывания из состояния выключенно в состояние высокого (низкого) уровня | не более 30 нс |
Зарубежные аналоги
SN74172N
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
|
