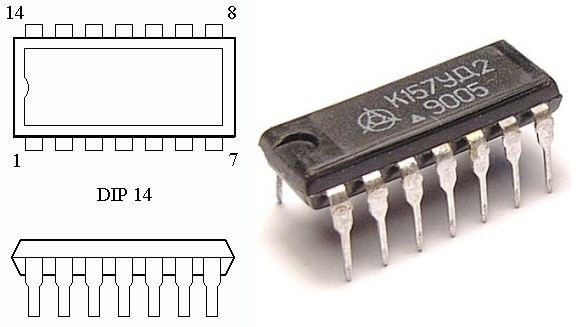

К157УД2 - двухканальный операционный усилитель универсального назначения

Микросхема К157УД2 - двухканальный операционный усилитель универсального назначения, обладающий низким уровнем собственных шумов (типовое шачение напряжения шумов, приведенных ко входу ОУ, составляет 1,6 мкВ в полосе частот 20...20 000 Гц при нулевом сопротивлении источника сигнала). Операционный усилитель К157УД2 допускает большой диапазон входных дифференциальных напряжений, имеет защиту от коротких замыканий на выходе. Его можно использовать в самых разнообразных устройствах низкочастотной стереофонической аппаратуры.

Входной каскад выполнен по дифференциальной схеме на транзисторах I Го, VT15 (VT7, VT16) с горизонтальной p-n-р структурой. Для получения максимального усиления использована динамическая нагрузка в виде отражателя тка на транзисторах VT8, VT13 {VT9, VT14), обеспечивающая также переход к не. имметричной нагрузке. Коллекторные токи транзисторов VT6, VT15 (VT7, I T16) равны 10 12 мкА и заданы генератором тока на транзисторе VT11 (V12) и резис.оре R2 (R3)

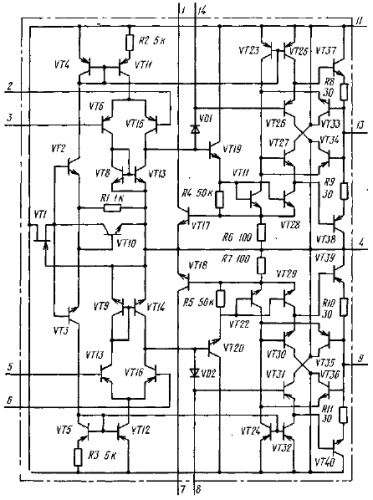

Принципиальная схема микросхемы К157УД2

Прочежутчный каскад - усилитель напряжения ? выполнен на транзисторах VF19 и VT21 (VT20 и VT22), включенных соответственно по схеме с ОК и ОЭ Здесь также используется динамическая нагрузка, образованная транзистором VT23 (VT24). Режим эмиттерного повторителя - транзистора VT19 (VT20) - выбран таким, чтобы нагрузка обоих плеч дифференциального усилителя была примерно одинаковой.

Усилитель мощности - двухтактный. Сигнал положительной полярности по-счупает на выход ОУ через транзисторы VT26 и VT37 (VT31 и VT40), отрицательный - через транзисторы VT27 и VT38 (VT29 и VT39), включенные составными эмиттерными повторителями. Начальное напряжение смещения, необходимое для уменьшения переходных искажений, выделяется на переходах база-эмит-гер транзисторов VT26 (VT31) и VT27,(VT30).

В усилителе предусмотрена защита от короткого замыкания по выходу как при положительной, так и при отрицательной полярности выходного сигнала Ограничение тока происходит благодаря шунтированию выхода усилителя напряжения - коллектора транзистора VT21 (VT22) - низким сопротивле- нием открытых транзисторов VT34 (VT35) для сигнала положительной полярности и.,и VT33 (VT36) для сигнала отрицательной полярности при увеличении пагения напряжения на резисторах R8 (R11) и R9 (R10).

Транзистор VT17 (VT18) предотвращает перегрузку транзисторов VT19 VT21, VТ27, VT28 (VT20, VT22, VT29, VT30) при большом уровне входного сигнала Этот транзистор открывается при увеличении падения напряжения на резисторе R6 (R7) и шунтирует вход транзистора VT19 (VT20). Диод VD1 (1 D2) устраняет насыщение транзистора VT21 (VT22) и улучшает работу каскада на высоких частотах при максимальном выходном напряжении (особенно в начальной области режима ограничения)

Режим ОУ по постоянному току определяется генераторами тока на транзисторах VT11, VT23, VT25 (VT12, VT24, VT32) управляемых через транзистор VT4 (VT5) в диодном включении током транзистора VT2 (VT3), который, в свою очередь, возбуждается от общего для обоих каналов устройства стабилизации режима, выполненного на транзисторах VT1, VT10 и резисторе R1,

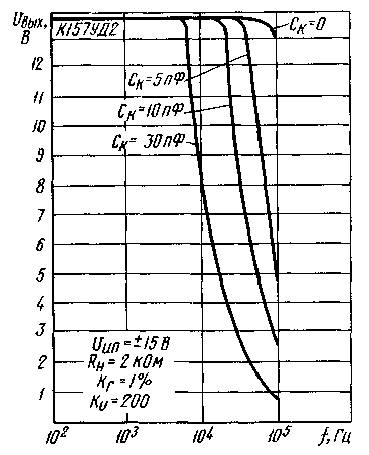

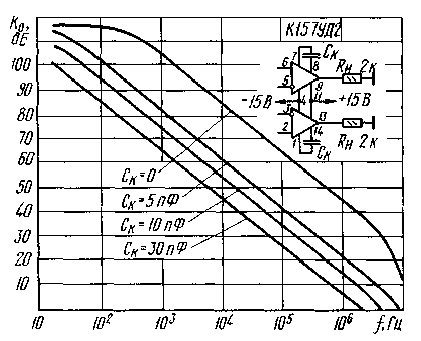

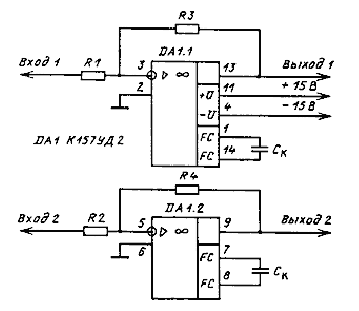

Устойчивая работа каждого из операционных усилителей с замкнутой петлей отрицательной обратной связи обеспечивается подключением корректирующих конденсаторов к соответствующим выводам (1, 14 или 7, 8) микросхемы. Необходимая емкость конденсатора определяется в каждом конкретном случае глубиной обратной связи. Возможно подключение корректирующих конденсаторов также и между другими выводами, например, между выводами 1, 13 (7, 9) или выводами 1 (7) и общим проводом источников питания.

При значительной длине проводов, подводящих напряжение питания к выводам 11 и 4, следует подключать дополнительный блокирующий конденсатор.
